产品描述

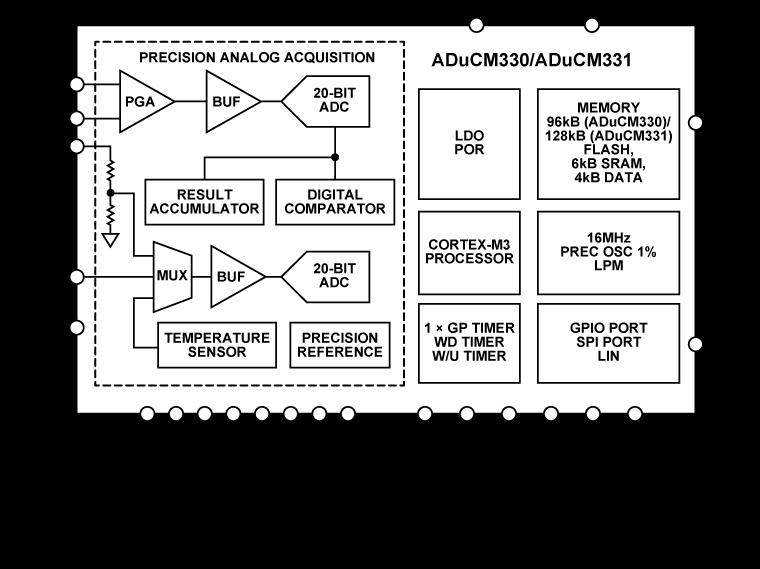

ADuCM331是一款完全集成的8 kSPS、数据采集系统，它集成了双通道、高性能多通道Σ-Δ型(Σ-Δ) ADC、32位ARM Cortex™-M3处理器和闪存。 ADuCM331具有128 kB程序闪存和4 kB数据闪存。 ADuCM331是一款适合在12 V汽车电子应用中进行电池监控的完整系统解决方案。 ADuCM331集成了所有在各种工作条件下对12 V电池参数（如电池电流、电压和温度）进行精确智能监控、处理和诊断等必需的功能。

可直接从12V电池供电，从而最大程度减少了外部系统组件。片内、低压差(LDO)调节器向两个集成Σ-Δ ADC供电。这些ADC精确测量电池电流、电压及温度以采集汽车电池的运行和充电状态参数。

该器件通过一个片内、16 MHz高频振荡器提供系统时钟。该时钟信号通过一个可编程时钟分频器进行中继，在其中产生内核时钟工作频率。该器件还内置一个32 kHz振荡器以实现低功耗运行。

模拟子系统由集成可编程增益放大器(PGA)的ADC组成，以便监控各种电流和电压范围。它还包括一个片内精密基准电压源。 ADuCM331集成了一系列片内外设，可以根据应用需要通过内核软件控制进行配置。这些外设包括1个SPI串行输入/输出通信控制器、6个GPIO引脚、1个通用定时器、1个唤醒定时器和1个看门狗定时器。该ADuCM331专为要求低功耗工作的电池供电应用而设计。微控制器内核可配置为普通工作模式，使得所有外设工作时总系统功耗小于18.5 mA。该器件通过直接编程控制亦可配置为许多低功耗工作模式，此时功耗小于<100 A。 ADuCM331还包括适用于汽车环境中单线、高压通信应用的LIN物理接口。

该器件采用3.6 V至18 V（VDD、引脚26）的外部电源电压工作，额定温度范围为−40°C至+115°C，额外典型规格在+125°C条件下测得。

应用

用于汽车/轻型机动车辆的电池检测/管理

用于工业和医疗领域电源的铅酸电池测量。

优势和特点

高精度模数转换器(ADC)

双通道、同步采样 I-ADC 20位Σ-Δ（最大程度地减少范围切换） V/T ADC 20位Σ-Δ

可编程ADC转换速率，1 Hz至8 kHz

片内±5 ppm/°C基准电压源

电流通道全差分、缓冲输入可编程增益（4至512） ADC绝对输入范围： -200 mV至+300 mV 数字比较器，内置电流累加器功能

电压通道l 缓冲、片内衰减器，适用于12V电池输入

温度通道外部和片内温度传感器方案

微控制器 ARM Cortex-M3 32位处理器 16 MHz精密振荡器，精度为1% 串行线调试(SWD)端口支持代码下载和调试

通过汽车应用认证，集成了局域互连网络(LIN)收发器 LIN 2.2兼容从机，100k快速下载选项 SAE J-2602兼容从机低电磁辐射(EME) 较高的抗电磁干扰(EMI)能力

欲了解更多特性，请参考数据手册
