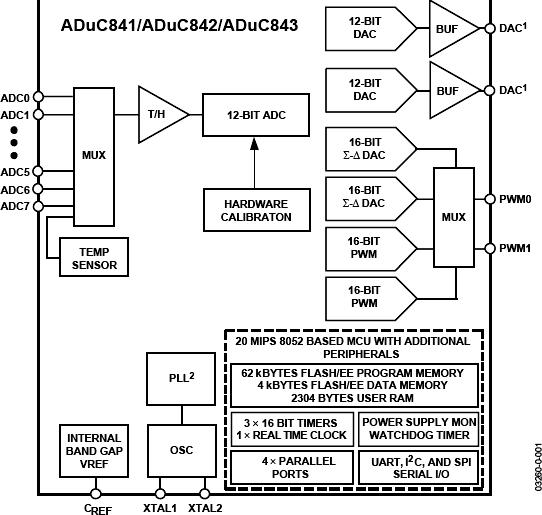

ADUC843 - 典型设计图:

AD芯片:
- LTC2645CMS-L12#TRPBF - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- LTC2634HUD-LZ12#PBF - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- DC2226A-A - 评估板 - 模数转换器(ADC)
- ADG3246BCPZ-REEL7 - 集成电路(IC) > 逻辑 > 信号开关,多路复用器,解码器
- MAX4924ELT+T - 集成电路(IC) > 电源管理(PMIC) > 电源管理 - 专用
- MAX32650GWQ+ - 集成电路(IC) > 嵌入式 > 微控制器
- LT1236ACS8-10#PBF - 集成电路(IC) > 电源管理(PMIC) > 电压基准
- MAX5133AEEE - 数据采集 - 数模转换器(DAC)
- ADSP-3PARCBF548M01 - 集成电路(IC) > 嵌入式 > 微控制器,微处理器,FPGA 模块
- LT3030IUFD#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性



ADUC843 - 精密模拟微控制器: 16MIPS 8052 Flash MCU + 8通道12位ADC
ADUC843是AD公司的一款8052内核产品产品,ADUC843是精密模拟微控制器: 16MIPS 8052 Flash MCU + 8通道12位ADC,本站介绍了ADUC843的封装应用图解、特点和优点、功能等,并给出了与ADUC843相关的AD元器件型号供参考。
ADUC843 - 精密模拟微控制器: 16MIPS 8052 Flash MCU + 8通道12位ADC - 8052内核产品 - 处理器和DSP - Analog Devices
产品描述
ADuC841/ADuC842/ADuC843是完整的智能传感器前端,在单个芯片上集成了1个高性能自校准多通道ADC、1个双通道DAC和1个优化的单周期20 MHz 8位MCU(兼容8051指令集)。
ADuC841与ADuC842的唯一差异体现在时钟振荡器电路上;ADuC841的时钟由一个最高频率为20 MHz的外部晶振提供,ADuC842则采用一个频率为32 kHz的晶振,其片内PLL可产生最高16.78 MHz的可编程内核时钟。
ADuC843与ADuC842的唯一差别在于,前者没有模拟DAC输出。
该微控制器为一款优化的8052内核,峰值性能可达20 MIPS。 提供三种不同的存储器选项,最大支持62 kB非易失性Flash/EE程序存储器。 片内同时集成4 kB非易失性 Flash/EE数据存储器、256字节RAM和2 kB扩展RAM。
应用
优势和特点
相关的评估套件共有1个
用于评估ADuC841(8通道12位ADC + 双通道12位DAC + 20 MIPS Flash MCU)的开发系统。QuickStart Plus包括一个非介入式仿真POD (USB-EA-CONVZ)。
