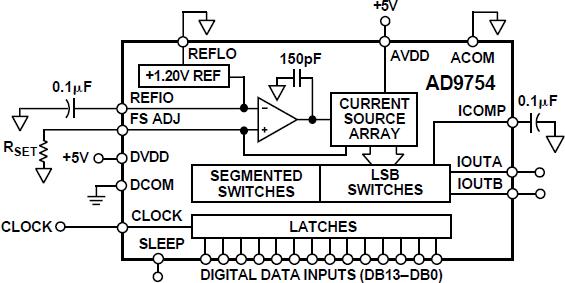

AD9754 - 典型设计图：

AD9754 - 14位、100 MSPS+ TxDAC?数模转换器

AD9754是AD公司的一款ADC和DAC组合产品，AD9754是14位、100 MSPS+ TxDAC?数模转换器，本站介绍了AD9754的封装应用图解、特点和优点、功能等，并给出了与AD9754相关的AD元器件型号供参考。

AD9754 - 14位、100 MSPS+ TxDAC?数模转换器 - ADC和DAC组合 - 数模转换器 (DAC) - Analog Devices, LLC

产品描述

AD9754属于TxDAC系列高性能、低功耗CMOS数模转换器(DAC)的第二代14位分辨率产品。TxDAC系列由引脚兼容的8、10、12、14位DAC组成，并专门针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口选项、小型封装和引脚排列，因而可以根据性能、分辨率和成本，向上或向下选择适合的器件。AD9754提供出色的交流和直流性能，同时支持最高125 MSPS的更新速率。

TxDAC是ADI公司的注册商标。

优势和特点

引脚兼容型TxDAC系列中的高性能产品

更新速率：125 MSPS

14位分辨率

出色的无杂散动态范围性能

SFDR（至奈奎斯特频率）：83 dBc（5 MHz输出）

差分电流输出：2 mA至20 mA

功耗：185 mW (5 V)

省电模式：20 mW (5 V)

1.20 V片内基准电压源

CMOS兼容型+2.7 V至+ 5.5 V数字接口
