ADUC7061 - 低功耗、精密模拟微控制器、双通道Σ-Δ型ADC，Flash/EE存储器，ARM7TDMI内核

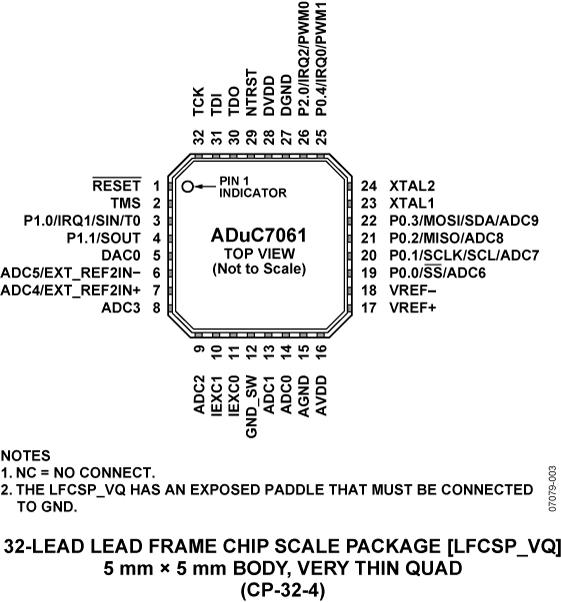

ADUC7061是AD公司的一款ARM7内核产品产品，ADUC7061是低功耗、精密模拟微控制器、双通道Σ-Δ型ADC，Flash/EE存储器，ARM7TDMI内核，本站介绍了ADUC7061的封装应用图解、特点和优点、功能等，并给出了与ADUC7061相关的AD元器件型号供参考。

ADUC7061 - 低功耗、精密模拟微控制器、双通道Σ-Δ型ADC，Flash/EE存储器，ARM7TDMI内核 - ARM7内核产品 - 处理器和DSP - Analog Devices

产品描述

ADuC7060/ADuC7061均为完全集成的8 kSPS、24位数据采集系统，在单芯片上集成高性能多通道Σ-Δ型模数转换器(ADC)、16位/32位ARM7TDMI MCU和Flash/EE存储器。

ADC包括一个5通道主ADC和一个最多8通道辅助ADC，可在单端或差分输入模式下工作。片上提供一个单通道缓冲电压输出DAC，通过编程可将DAC输出范围设置为两种电压范围之一。

这些器件通过一个片内振荡器和锁相环(PLL)产生最高达10.24 MHz的内部高频时钟信号。微控制器内核为ARM7TDMI，它是一个16位/32位RISC机器，峰值性能最高可达10 MIPS。片内集成有4 KB SRAM和32 KB非易失性Flash/EE存储器。ARM7TDMI内核将所有存储器和寄存器视为一个线性阵列。

ADuC7060/ADuC7061包含4个定时器。定时器1是唤醒定时器，能将器件从省电模式唤醒；定时器2可以配置为看门狗定时器。另外还提供一个具有6个输出通道的16位PWM。

ADuC7060/ADuC7061内置一个高级中断控制器。该矢量中断控制器(VIC)可以为每个中断分配一个优先级。它还支持嵌套中断，每个IRQ和FIQ最多允许8级嵌套。如果将IRQ和FIQ中断源合并，则可以支持总计16级嵌套中断。片内出厂固件支持通过UART串行接口端口进行在线连续下载，并且支持通过JTAG接口进行非介入仿真。

这些器件的电源电压为2.375 V至2.625 V，工作温度范围为?40°C至+125°C工业温度范围。

应用

工业自动化和过程控制

智能精密检测系统，4 mA至20 mA环路智能传感器

优势和特点

模拟输入/输出 - 更多信息请参考数据手册。

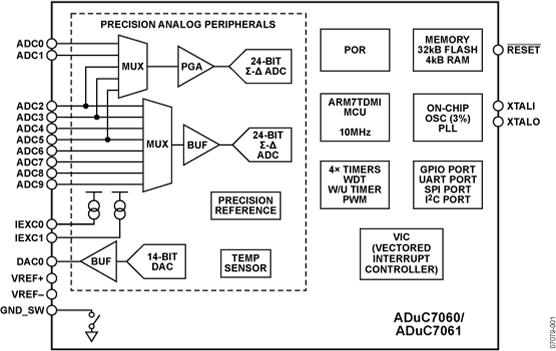

微控制器 16位/32位RISC架构、ARM7TDMI内核 JTAG端口支持代码下载和调试多时钟选项

存储器 32 kB (16 kB × 16) Flash/EE 存储器 4 kB (1 kB × 32) SRAM

工具在线下载、基于JTAG的调试低成本QuickStart开发系统

通信接口

SPI 接口(5 Mbps) 4字节Rx 和 Tx FIFOs

UART 串行I/O 和I2C （主/从）

欲了解更多信息，请参考数据手册
