AD9956 - 基于400 MSPS、14位DAC、48位FTW、1.8 V CMOS DDS的AgileRF?频率合成器

AD9956是AD公司的一款直接数字频率合成和调制器产品，AD9956是基于400 MSPS、14位DAC、48位FTW、1.8 V CMOS DDS的AgileRF?频率合成器，本站介绍了AD9956的封装应用图解、特点和优点、功能等，并给出了与AD9956相关的AD元器件型号供参考。

AD9956 - 基于400 MSPS、14位DAC、48位FTW、1.8 V CMOS DDS的AgileRF?频率合成器 - 直接数字频率合成和调制器 - 射频和微波 - Analog Devices

产品描述

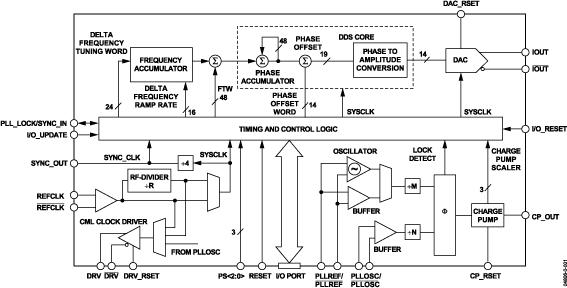

AD9956是ADI公司的首款AgileRF频率合成器，由一个DDS和PLL电路组成。DDS具有一个工作速度最高达400 MSPS的14位DAC和一个48位频率调谐字。PLL电路含有一个相位检波器，该检波器具有可调整的200 MHz输入（预标定器输入的工作频率最高达650 MHz），并且可以对电荷泵电流进行数字控制。该器件还内置一个具有可编程压摆率的650 MHz PECL驱动器。AD9956采用先进的DDS技术，内置高速、高性能数模转换器和先进的相位检波器/电荷泵组合，可以合成最高达2.7 GHz的数字可编程、频率捷变模拟输出正弦波。该器件专为提供快速跳频和精密调谐分辨率（48位频率调谐字）而设计。信息通过一个串行I/O端口载入AD9956，器件写入速度为25 Mb/秒。AD9956 DDS模块还支持用户定义的线性扫描工作模式。

AD9956的额定工作温度范围为?40°C至+125°C扩展汽车应用温度范围。

应用

LO捷变频合成

雷达和扫描系统的FM线性调频源

汽车雷达

测试与测量设备

声光器件驱动器

优势和特点

下载示例代码

400 MSPS内部DDS时钟速度

48位调谐字

14位可编程相位偏移

集成14位DAC 出色的动态性能 SFDR：- 80 dB（160 MHz ± 100 kHz，失调IOUT）串行I/O控制写入速度：25 Mb/秒

200 MHz相位检波器输入

可编程(1-16)相位检波器650 MHz预标定器(÷M、÷N)

可编程RF预标定器(÷R) {R = 2, 4, 8}

8种相位/频率方案

采用1.8 V电源供电

I/O和电荷泵输出采用3.3 V电源供电

软件控制省电模式

48引脚LFCSP封装
