产品描述

ADSP-BF512、ADSP-BF514/ADSP-BF514F16、ADSP-BF516、ADSP-BF518/ADSP-BF518F16处理器属于Blackfin系列产品，采用ADI公司/Intel公司的微信号架构(MSA)。 Blackfin处理器将先进的双MAC信号处理引擎、干净且正交的RISC式微处理器指令集的优势和单指令、多数据流(SIMD)多媒体能力结合为一个指令集架构。

ADSP-BF518F16产品可代替现已停产的ADSP-BF51xF产品。这些处理器与其它Blackfin处理器完全代码兼容。

Blackfin处理器集成了许多业界领先的系统外设和丰富的存储器，在一个集成封装中提供RISC式编程能力、多媒体支持和先进的信号处理，堪称新一代应用的首选平台。

便携式低功耗架构
Blackfin处理器提供世界一流的电源管理和性能。它们采用低功耗和低电压设计，片内集成动态电源管理，能够改变工作电压和频率，从而显著降低整体功耗。与仅能改变工作频率的方法相比，这种方法能够大幅降低功耗，延长便携式设备的电池续航时间。

系统集成

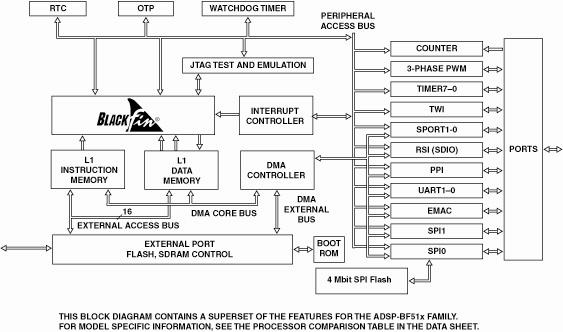

ADSP-BF51x处理器是高集成度片上系统解决方案，适用于新一代嵌入式网络连接应用。利用业界标准接口与高性能信号处理内核的完美结合，高性价比应用能够快速完成开发，而无需昂贵的外部器件。系统外设包括：IEEE-802.3兼容型10/100以太网MAC，支持IEEE-1588（仅限ADSP-BF518/ADSP-BF518F16）；RSI控制器；TWI控制器；2个UART端口；2个SPI端口；2个串行端口(SPORT)；9个通用32位定时器（8个具有PWM能力）；用于电机控制的3相PWM；实时时钟；看门狗定时器；以及并行外设接口(PPI)。

BLACKFIN处理器内核
如图2所示，Blackfin处理器内核包含2个16位乘法器、2个40位累加器、2个40位ALU、4个视频ALU和1个40位移位器。计算单元处理来自寄存器文件的8位、16位或32位数据。

计算寄存器文件包含8个32位寄存器。对16位操作数数据执行运算时，寄存器文件作为16个独立的16位寄存器工作。用于运算的所有操作数都来自多端口寄存器文件和指令常数字段。

每个MAC在每个周期可以执行一个16位乘16位乘法，结果累加到40位累加器中。支持带符号和无符号格式、舍入以及饱和。

ALU用于对16位或32位数据执行传统的算术和逻辑运算。此外，它还包括许多特殊指令，以便加速多种信号处理任务的执行。特殊指令包括字段提取和二进制位个数统计等位操作、模232乘法、除法原语、饱和与舍入、符号/指数检测。视频指令集包括字节对齐和打包操作、16位和8位截除加法、8位平均操作、8位减法/绝对值/累加(SAA)操作。此外还提供比较/选择和矢量搜索指令。

优势和特点

高达400MHz的高性能Blackfin处理器 2个16位MAC、2个40位ALU、4个8位视频ALUs、40位移位器 RISC式寄存器和指令模型，简化编程并提供编译器相关支持

宽工作电压范围

通过汽车应用认证

168引脚CSP_BGA封装或176引脚LQFP_EP封装（裸露焊盘）

存储器 116KB片内存储器外部存储器控制器无缝支持SDRAM和异步8/16位存储器带引导选项的可选16Mb SPI闪存

外设 IEEE 802.3兼容型10/100以太网MAC，支持IEEE 1588（仅限ADSP-BF518/ADSP-BF518F16）并行外设接口(PPI)，支持ITU-R 656视频数据格式

欲了解更多特性，请参考数据手册
