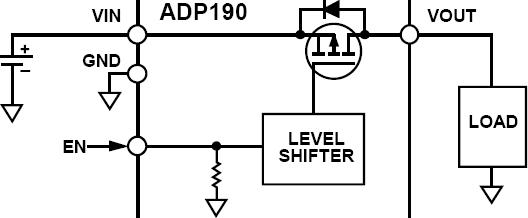

ADP190为一款高端负载开关，设计的工作电压范围为1.2V至3.6V。该负载开关用作电源隔离，以延长电池寿命。该器件内含一个低导通电阻的P沟道MOSFET，支持大于500mA的连续电流，并具有最低的功耗。该器件具有低至最大2μA的地电流和超低的关断电流，使其成为电池供电的便携式设备的理想选择。内置用于使能逻辑的电平转换器，使其能够与现代的处理器以及GPIO控制器兼容。

除工作性能外，ADP190只占用最小的PCB空间，占位面积小于0.64mm2，而高度仅为0.60mm。ADP190采用超小型的0.8mm×0.8mm、4焊球、0.4mm间距的WLCSP封装。
应用

移动电话

数码相机和音频设备

便携式和电池供电的设备

低导通电阻：在1.8V下，RDSON为105mΩ

低输入电压范围：1.2V至3.6V

支持500mA的连续工作电流

内置低至1.2V的控制逻辑的电平转换器

超低的地电流：2μA(最大)

超低关断电流：<1μA

超小型的0.8mm×0.8mm、4焊球、0.4mm间距的WLCSP封装

EVAL-ADP190 - ADP190评估板：

EVAL-ADP190用于演示电源开关ADP190的功能。只需一个电压源、一个电压表、一个电流表和一些负载电阻，就可以完成简单的器件测量，如VIN至VOUT电阻(RDSON)、地电流和关断状态电流等。

EVAL-ADP190 - 无：

无
