当前位置：AD公司 > > AD芯片 >> HMC586 - 采用SMT封装的宽带VCO，带有缓冲放大器，4 - 8 GHz

HMC586技术文档下载：

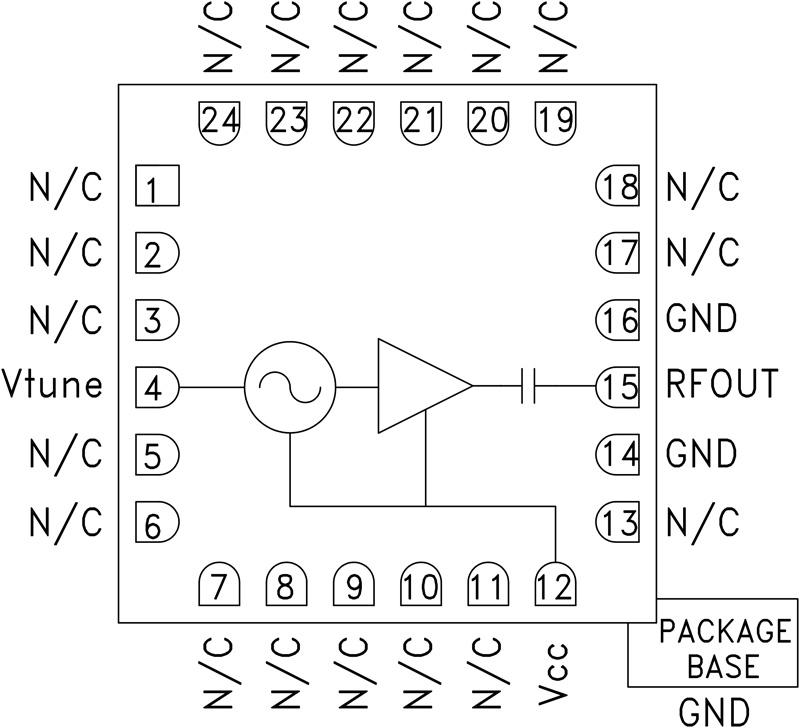

HMC586 - 典型设计图：

HMC586 - 采用SMT封装的宽带VCO，带有缓冲放大器，4 - 8 GHz

HMC586是AD公司的一款VCO与PLO产品，HMC586是采用SMT封装的宽带VCO，带有缓冲放大器，4 - 8 GHz，本站介绍了HMC586的封装应用图解、特点和优点、功能等，并给出了与HMC586相关的AD元器件型号供参考。

HMC586 - 采用SMT封装的宽带VCO，带有缓冲放大器，4 - 8 GHz - VCO与PLO - 射频和微波 - Analog Devices, LLC

产品描述

HMC586LC4B是一款宽带GaAs InGaP电压控制振荡器，集成了谐振器、负电阻器件、变容二极管。由于振荡器的单芯片结构，其输出功率和相位噪声性能在不同的温度下始终非常出色。 Vtune端口接受0至+18V的模拟调谐电压。 HMC586LC4B VCO采用+5V单电源供电，功耗仅55 mA，提供符合RoHS标准的SMT封装。这款宽带VCO集超小尺寸、低相位噪声、低功耗和宽调谐范围等特性于一体，构成独特的特性组合。

应用

工业/医疗设备

测试和测量设备

军用雷达、电子战和电子对抗

优势和特点

宽调谐带宽

Pout: +5 dBm

低SSB相位噪声： -100 dBc/Hz @100 kHz

无需外部谐振器

单正电源：+5V @ 55 mA

符合RoHS标准的4x4 mm SMT封装

相关的评估套件共有1个
