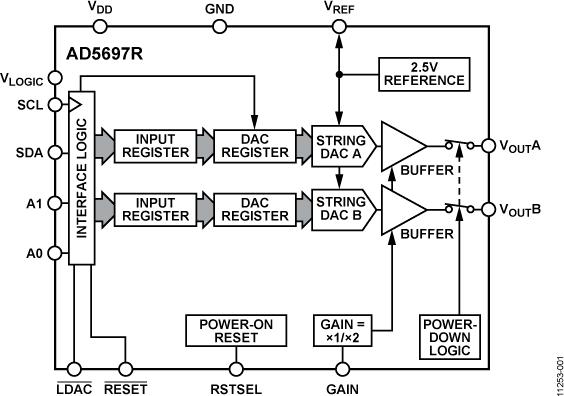

AD5697R - 典型设计图:


AD芯片:
- DAC8426FP - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- MAX6357UVUT+T - 集成电路(IC) > 电源管理(PMIC) > 监控器
- DC1798A-B - 开发板,套件,编程器 > 评估板 > DC/DC 和 AC/DC(离线)SMPS 评估板
- LTC7063RMSE#WPBF - 集成电路(IC) > 电源管理(PMIC) > 栅极驱动器
- MAX38641AENT+T - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - DC-DC 开关稳压器
- ADUM1281WBRZ-RL7 - 隔离器 > 数字隔离器
- OA140A - 直流转换器
- HMC344ATCPZ-EP-PT - 射频和无线 > 射频开关
- MAX2265EUE+ - 射频放大器
- LT3380EUJM#PBF - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性 + 开关



AD5697R - 双通道、12位 nanoDAC+? ,内置2 ppm/°C基准电压源和 I2C接口
AD5697R是AD公司的一款数模转换器 (DAC)产品,AD5697R是双通道、12位 nanoDAC+? ,内置2 ppm/°C基准电压源和 I2C接口,本站介绍了AD5697R的封装应用图解、特点和优点、功能等,并给出了与AD5697R相关的AD元器件型号供参考。
AD5697R - 双通道、12位 nanoDAC+? ,内置2 ppm/°C基准电压源和 I2C接口 - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices
产品描述
AD5697R nanoDAC+?是一款双通道、12位、电压输出DAC。该器件内置2.5 V、2 ppm/?C内部基准电压源(默认使能)和增益选择引脚,满量程输出为2.5 V(增益=1)或5 V(增益=2)。它采用2.7 V至5.5 V单电源供电,通过设计保证单调性,并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm × 3 mm LFCSP和TSSOP封装。
AD5697R还内置一个上电复位电路和一个RSTSEL引脚,确保DAC输出上电至零电平或中间电平并保持该电平,直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性,在掉电模式下,器件在3 V时的功耗降至4 μA。
AD5697R采用多功能双线式串行接口,时钟速率最高达400 kHz,包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。
产品特色- 精确直流性能:
总非调整误差(TUE):±0.1% FSR(最大值) - 低漂移2.5 V片内基准电压源:
典型温度系数为2 ppm/°C - 小型封装:

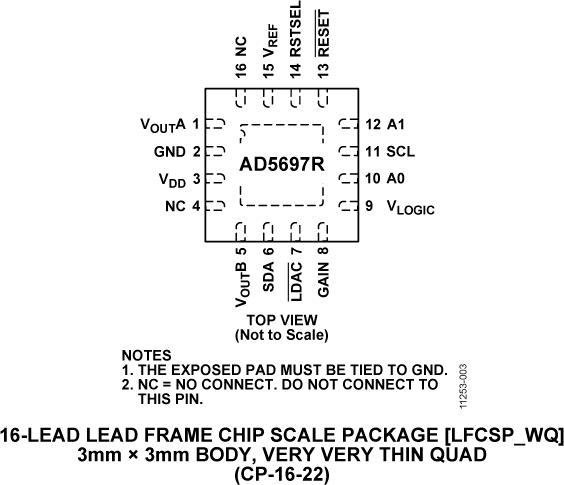

3 mm × 3 mm、16引脚LFCSP或16引脚TSSOP
优势和特点
相关的评估套件共有1个
这款针对AD5696R的评估板含有SDP连接和软件,可通过SDP板控制AD5696R。
SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CB1Z)。如果以前未购买过SDP控制器板,请购买该产品以确保获得完整的评估设置。
无
