ADP172 - 300 mA、低静态电流、CMOS线性调节器

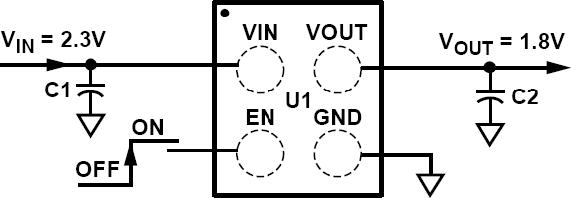

ADP172是AD公司的一款线性稳压器产品，ADP172是300 mA、低静态电流、CMOS线性调节器，本站介绍了ADP172的封装应用图解、特点和优点、功能等，并给出了与ADP172相关的AD元器件型号供参考。

ADP172 - 300 mA、低静态电流、CMOS线性调节器 - 线性稳压器 - 电源管理 - Analog Devices

产品描述

ADP172是一款低电压输入、低静态电流、低压差(LDO)线性调节器，工作电压范围为1.6 V至3.6 V，能够提供高达300 mA的输出电流。驱动300 mA负载时压差仅为50 mV，这种低压差特性不仅可提高效率，而且支持宽输入电压范围。空载时静态电流低至23 μA，使得ADP172成为电池供电便携式设备的理想选择。

ADP172可提供0.8 V至3.0 V范围内的31种固定输出电压选项。利用1 μF小型陶瓷输出电容即可实现稳定工作。ADP172具有出色的瞬态响应性能，所占电路板空间极小，非常适合为数字处理器供电。与普通LDO产品相比，ADP172在100 kHz频率时的电源抑制比(PSRR)高出20 dB至40 dB，堪称模数转换(ADC)混合信号处理器系统的理想电源，并且允许使用更小尺寸的旁路电容。此外，这些器件具有低输出噪声性能，无需额外旁路电容，因而可进一步减少印刷电路板(PCB)元件数量。

短路保护和热过载保护电路可以防止器件在不利条件下受损。ADP172采用4引脚、0.5 mm间距小型WLCSP封装，是适合各种便携式供电应用的业界最小尺寸解决方案。

应用

移动电话

数码相机和音频设备

便携式电池供电设备

DSP/FPGA/微处理器电源

后置DC-DC调节

优势和特点

最大输出电流：300 mA

输入电压范围：1.6 V至3.6 V

低静态电流：空载时，IGND = 23 μA ； 300 mA负载时，IGND = 170 μA

低关断电流：< 1 μA

低压差：300 mA负载下为50 mV

输出电压精度：±1%

可提供0.8 V至3.0 V范围内多达31种固定输出电压选项

线路、负载及温度范围内的精度：±3%

利用1 μF小型陶瓷输出电容实现稳定工作

PSRR性能：70 dB (10 kHz)，73 dB (1 kHz)

低噪声：30 μV rms（VOUT = 0.8 V）

限流和热过载保护

逻辑控制使能

4引脚、0.5 mm间距小型WLCSP封装

相关的评估套件共有1个

EVAL-ADP172 - ADP172 Evaluation Board：

The ADP172 evaluation board is used to demonstrate the functionality of the ADP172 series of linear regulators. Simple device measurements such as line and load regulation, dropout voltage, and ground current can be demonstrated with only a single voltage supply, a voltmeter, a current meter, and load resistors.

For more information about the ADP172 linear regulator, see the ADP172 data sheet.

EVAL-ADP172 - 无：

无
