AD产品 - ADM6820介绍
ADM6820 - FET驱动Simple Sequencer?简单时序控制器,具有电容可调延迟特性

ADM6820是AD公司的一款电源时序控制器产品,ADM6820是FET驱动Simple Sequencer?简单时序控制器,具有电容可调延迟特性,本站介绍了ADM6820的封装应用图解、特点和优点、功能等,并给出了与ADM6820相关的AD元器件型号供参考。

ADM6820 - FET驱动Simple Sequencer?简单时序控制器,具有电容可调延迟特性 - 电源时序控制器 - 模拟时序控制器 - Analog Devices, LLC

产品描述

ADM6819和ADM6820均为简单电源时序控制器,具有FET驱动能力,用于增强N沟道MOSFET。这些器件可以监控一个主电源电压,并针对副电源启用/禁用外部N沟道FET。ADM6819能够监控两个电源。需要对两个以上电源电压进行时序控制时,可以将多个ADM6819/20器件级联来实现。这些器件采用2.7 V至5.5 V电源供电。

内部比较器利用VSET引脚监控主电源。该比较器的输入通过主电源的电阻分压器从外部设置。当VSET引脚的电压升至比较器阈值以上时,GATE输出上的内部电荷泵便会增强副电源FET。ADM6819具有一个使能(EN)引脚,它将信号馈入附加比较器和基准电压电路的输入端。该引脚可以用作数字使能或副电源正常比较器,以监控副电源,并且只有两个电源均有效时才启用GATE。当两个内部比较器输入均高于阈值时,便会发生200 ms固定超时,然后才会驱高GATE并启用副电源。

ADM6820只有一个比较器,它位于SETV引脚上,其超时周期可通过SETD引脚上的单个外部电容进行调整。ADM6819/20采用6引脚小型SOT-23封装。

应用

  • 多电压系统
  • 双电压微处理器/FPGA/ASIC/DSP/
  • 网络处理器
  • 电信和数据通信系统
  • 个人计算机/服务器应用
  • 优势和特点
  • 单芯片实现对两个电源的时序控制
  • 可调主电源监控器可监控低至0.62V的电压
  • 片上电荷泵全面增强N沟道FET
  • 从主电源正常到副电源的延迟
  • 实现电容可调延迟
  • 工作温度范围:-40°C至+125°C
  • 采用6引脚小型SOT-23封装
  • 与MAX6819/MAX6820引脚兼容

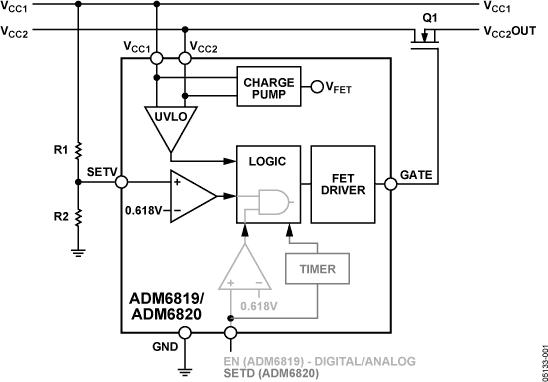

  • ADM6820典型设计图一

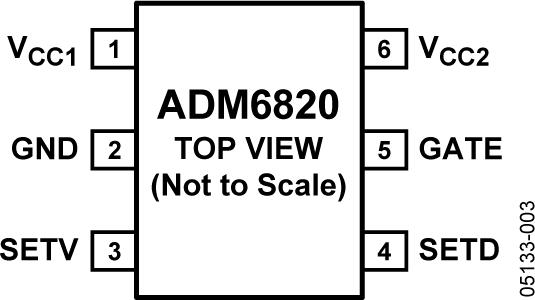

    ADM6820典型设计图二
