ADM3490 - 3.3 V、全双工、低功耗收发器

ADM3490是AD公司的一款接口RS-485和RS-422产品，ADM3490是3.3 V、全双工、低功耗收发器，本站介绍了ADM3490的封装应用图解、特点和优点、功能等，并给出了与ADM3490相关的AD元器件型号供参考。

ADM3490 - 3.3 V、全双工、低功耗收发器 - 接口RS-485和RS-422 - 接口和隔离 - Analog Devices

产品描述

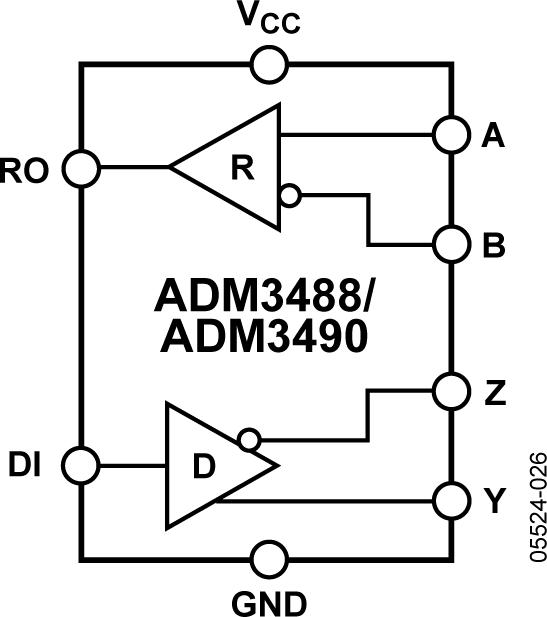

ADM3483/ADM3485/ADM3488/ADM3490/ADM3491均为低功耗、差分线路收发器，采用3.3 V单电源供电。这些器件具有低功耗特性和关断模式，非常适合对功耗敏感的应用。

ADM3488/ADM3490/ADM3491适用于全双工通信，而ADM3483/ADM3485则适用于半双工通信。

ADM3485/ADM3490/ADM3491的传输速率最高可达10 Mbps。接收器输入阻抗为12 kΩ，总线上最多可以连接32个收发器。热关断电路可防止总线竞争或输出短路导致功耗过大。故障条件下，如果检测到内部驱动器电路的温度显著升高，热关断电路将强制驱动器输出进入高阻抗状态。如果输入未连接（浮地），接收器所具有的故障安全特性将使输出保持逻辑高状态。这些器件的额定温度范围是商用和工业温度范围。

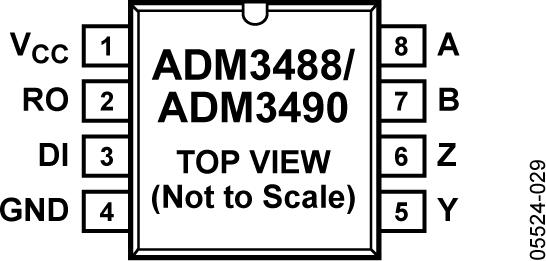

ADM3483/ADM3485/ADM3488/ADM3490提供8引脚SOIC_N封装，ADM3491则提供14引脚SOIC_N封装。

应用

低功耗RS-485应用

电信

工业过程控制

HVAC

优势和特点

采用3.3 V电源供电

与5 V逻辑兼容

在整个共模范围内符合EIA RS-485/RS-422标准

数据速率选项：10 Mbps

半双工和全双工选项

一条总线上最多连接32个收发器

总线共模范围：-7V至+12V

额定温度范围：–40°C至+85°C

偏斜：8 ns

提供8引脚SOIC封装

相关的评估套件共有2个

EVAL-RS485FD8EBZ - 标准RS-485全双工（8引脚SOIC封装）评估板EVAL-RS485FD8EBZ：

EVAL-RS485FD8EBZ支持轻松而快速地评估采用标准8引脚SOIC封装的全双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)和接收器输出(RO)。总线信号A、B、Y和Z（全双工总线）可连接至一个总线螺丝端子板。A、B之间以及Y、Z之间连接端接电阻。端接电阻可在半双工配置下连接（A至Y、B至Z），以便对RS-485驱动器进行评估。针对接收器输入端的上拉和下拉（偏置电阻）提供封装，以便评估采用该配置的RS-485接收器。

用于板上评估的器件需另外订购。

EVAL-RS485FDEBZ - 标准RS-485全双工（14引脚SOIC封装）评估板EVAL-RS485FDEBZ：

EVAL-RS485FDEBZ支持轻松而快速地评估采用标准14引脚SOIC封装的全双工RS-485收发器。该评估板允许通过螺丝端子板接口至数字I/O，以实现驱动器输入(DI)、接收器输出(RO)、驱动器使能(DE)和接收器输出(RO)。总线信号A、B、Y和Z（全双工总线）可连接至一个总线螺丝端子板。A、B之间以及Y、Z之间连接端接电阻。端接电阻可在半双工配置下连接（A至Y、B至Z），以便对RS-485驱动器进行评估。针对接收器输入端的上拉和下拉（偏置电阻）提供封装，以便评估采用该配置的RS-485接收器。

用于板上评估的器件需另外订购。
