ADI参考设计: 基于AD5933的生物复阻抗测量仪

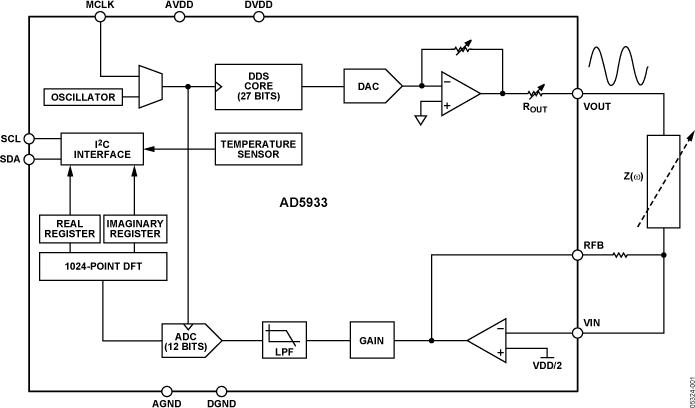

AD5933是一款高精度的阻抗转换器系统解决方案，片上集成频率发生器与12位、1 MSPS的模数转换器(ADC)。用频率发生器产生的信号来激励外部复阻抗，外部阻抗的响应信号由片上ADC进行采样，然后由片上DSP进行离散傅里叶变换(DFT)处理。DFT算法在每个频率上返回一个实部(R)数据字和一个虚部(I)数据字。

校准之后，很容易算出各扫描频率点的阻抗幅度和相对相位。计算是利用实部和虚部寄存器内容在片外完成，寄存器内容可以从串行I2C接口读取。

ADI公司还提供一款类似器件AD5934，它是一款2.7 V至5.5 V、250 kSPS、12位阻抗转换器，内置温度传感器，并采用16引脚SSOP封装。

应用
- 电化学分析
- 生物电阻抗分析
- 阻抗频谱分析
- 复阻抗测量
- 腐蚀监控和保护设备
- 生物医学和汽车传感器
- 生物电阻抗分析
- 近程传感
- 无损检测
- 材料性质分析
- 燃料/电池状态监控

提供中文数据手册

可编程输出峰峰值激励电压，输出频率最高达100 kHz

可编程频率扫描功能和串行I2C®接口

频率分辨率：27位(<0.1 Hz)

阻抗测量范围：1 kΩ至10 MΩ

利用附加电路可测量100 Ω至1 kΩ阻抗

内部温度传感器(±2°C)

内部系统时钟选项

欲了解更多信息，请参考数据手册

EVAL-AD5933 - AD5933 评估板：

该评估板可在外部DSP或微控制器的控制下单独使用，也可连接PC使用。同时还提供用于AD5933寄存器的编程软件。
