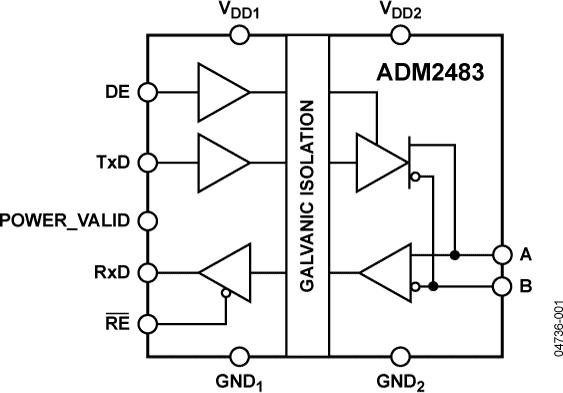

ADM2483 - 典型设计图：

ADM2483 - 限摆率隔离RS-485收发器

ADM2483是AD公司的一款标准数字隔离器产品，ADM2483是限摆率隔离RS-485收发器，本站介绍了ADM2483的封装应用图解、特点和优点、功能等，并给出了与ADM2483相关的AD元器件型号供参考。

ADM2483 - 限摆率隔离RS-485收发器 - 标准数字隔离器 - 隔离式RS-485 - Analog Devices, LLC

产品描述

ADM2483差分总线收发器是一款集成式电流隔离器件，适用于多点总线传输线路的双向数据通信。它针对平衡传输线路而设计，符合ANSI TIA/EIA RS-485-A和ISO 8482:1987(E)标准。该器件采用ADI公司的 iCoupler 技术，将3通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。器件逻辑端可以采用5 V或3 V电源供电，总线端则采用5 V电源供电。

优势和特点

集成电气数据隔离的RS-485收发器

符合ANSI TIA/EIA RS-485-A-1998和ISO 8482:1987(E)标准

数据速率：500 kbps

限摆率驱动器输出

低功耗工作： 2.5 mA最大值

工适用的工作电压(VDD1)：5 V或3 V

高共模瞬变抗扰度： >25 kV/μs

真故障保护接收器输入

无震颤上电/关断保护

总线支持256个节点

热关断保护

无毛刺上电/关断保护

安全和法规认证 UL认证 1分钟2500 V rms，符合UL 1577 CSA元件验收通知5A - IEC 609501 800 V rms（基本），400 V rms（加强） VDE合规证书 - DIN V VDE V 0884-10 (VDE V 0884-10)： 2006-12 - VIORM = 560 V峰值 CQC认证符合GB4943.1-2011

工作温度范围： -40℃至+85℃

相关的评估套件共有1个

EVAL-ADM2483 - ADM2483 评估板：

EVAL-ADM2483EBZ支持轻松而快速地评估ADM2483 RS-485收发器。所有输入和输出功能都可以通过该评估板执行，无需任何外部元件。 ADM2483差分总线收发器是一款集成式电流隔离器件，适用于平衡多点总线传输线路的双向数据通信。该器件采用ADI公司的iCoupler?技术，将3通道隔离器、三态差分线路驱动器和差分输入接收器集成于单封装中。器件逻辑端采用5 V或3 V电源供电，总线端则采用5 V电源供电。

EVAL-ADM2483 - 无：

无
