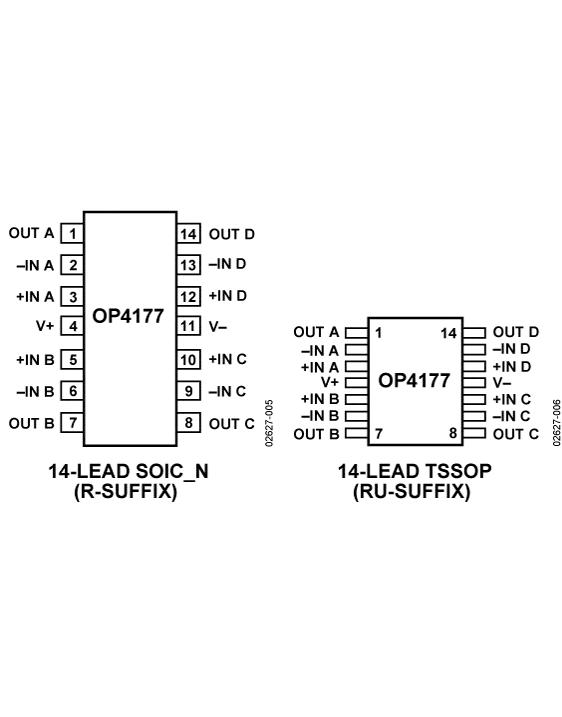

OP4177典型设计图一
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - OP4177介绍
OP4177 - 精密、低噪声、低输入偏置电流、四通道运算放大器

OP4177是AD公司的一款运算放大器产品,OP4177是精密、低噪声、低输入偏置电流、四通道运算放大器,本站介绍了OP4177的封装应用图解、特点和优点、功能等,并给出了与OP4177相关的AD元器件型号供参考。

OP4177 - 精密、低噪声、低输入偏置电流、四通道运算放大器 - 运算放大器 - 高压放大器 (≥12V) - Analog Devices, LLC

产品描述

OPx177系列由极高精度的单通道、双通道和四通道放大器组成,具有极低失调电压和漂移、低输入偏置电流、低噪声及低功耗等特性。使用1000 pF以上容性负载时输出稳定,无需外部补偿。电源电压为30 V时,每个放大器的电源电流小于500 μA。内置500 Ω串联电阻可保护输入,允许输入信号电平高出电源电压若干伏特,并保证无反相。

与以前的极低失调电压、高压放大器不同,OP1177(单通道)和OP2177(双通道)放大器提供小型8引脚表面贴装MSOP和8引脚窄体SOIC两种封装。OP4177(四通道)放大器提供TSSOP和14引脚窄体SOIC两种封装。此外,采用MSOP和TSSOP封装的额定性能与采用SOIC封装的性能相同。MSOP和TSSOP封装产品仅提供卷带和卷盘形式。

在所有采用表面贴装封装的高精度放大器中,OPx177系列具有最宽的额定温度范围。所有型号产品的额定工作温度范围均为?40°C至+125°C,适合要求最严苛的工作环境。

这些放大器的应用包括精密二极管功率测量、电压和电流电平设置以及光学和无线传输系统中的电平检测。其它应用包括线路供电的便携式仪器仪表及控制元件:热电偶、RTD、应变电桥和其它传感器信号调理,以及精密滤波器。

应用

  • 无线基站控制电路
  • 光纤网络控制电路
  • 仪器仪表
  • 传感器和控制元件
    热电偶
    电阻式温度检测器(RTD)
    应变电桥
    分流测量
  • 精密滤波器
  • 优势和特点
  • 提供中文数据手册
  • 低失调电压:60 μV(最大值)
  • 极低失调电压漂移:0.7 μV/°C(最大值)
  • 低输入偏置电流:2 nA(最大值)
  • 低噪声:8 nV/√Hz(典型值)
  • 共模抑制比(CMRR)、电源抑制比(PSRR)和AVO:> 120 dB(最小值)
  • 低电源电流:每个放大器400 μA
  • 双电源供电:±2.5 V至±15 V
  • 单位增益稳定
  • 无反相
  • 内部保护电路支持输入高于电源电压
  • 相关的评估套件共有1个
  • EVAL-OPAMP-4 - EVAL-OPAMP-4评估板:
  • 通用精密运算放大器评估板针对许多电路配置而设计并优化,以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装,决定需要订购的型号:

  • EVAL-PRAOPAMP-4RUZ(四通道14引脚TSSOP)RU-14
  • EVAL-PRAOPAMP-4RZ(四通道14引脚SOIC)R-14
  • EVAL-OPAMP-4 - 无:
