AD8132 - 低成本、高速差分放大器

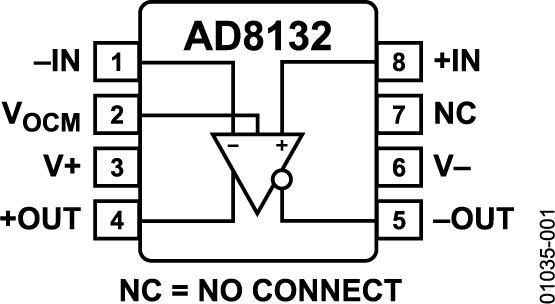

AD8132是AD公司的一款运算放大器产品，AD8132是低成本、高速差分放大器，本站介绍了AD8132的封装应用图解、特点和优点、功能等，并给出了与AD8132相关的AD元器件型号供参考。

AD8132 - 低成本、高速差分放大器 - 运算放大器 - 全差分放大器 - Analog Devices

产品描述

AD8132是一款低成本、差分或单端输入至差分输出放大器，通过电阻设置增益。相对于运算放大器，AD8132在驱动差分输入ADC或驱动长线路信号方面取得了重大进步。它具有独特的内部反馈特性，在+10 MHz时可提供于?68 dB达成的输出增益和相位匹配平衡，能够抑制谐波并降低辐射电磁干扰(EMI)。

AD8132采用ADI公司新一代XFCB双极性工艺制造，?3 dB带宽为350 MHz，提供差分信号，+5 MHz时的无杂散动态范围(SFDR)为?99 dBc，而且成本低廉。该器件无需使用具有高性能ADC的变压器，并保留低频和直流信息。在VOCM引脚上施加电压便可调整差分输出的共模电平，从而使驱动单电源ADC的输入信号可轻松实现电平转换。快速过载恢复则可确保采样精度。

AD8132也可用作通过低成本双绞线或同轴电缆实现高速信号传输的差分驱动器。可通过调整反馈网络，来提升信号的高频成分。AD8132可以用于模拟、数字视频信号或其它高速数据信号传输，还能够驱动3类、5类双绞线或同轴电缆，且线路衰减极小。与分立式线路驱动器解决方案相比，AD8132的成本和性能有明显改善。

差分信号处理可降低接地噪声对接地参考系统的的影响。AD8132可用于整个信号链的差分信号处理（增益和滤波），大大简化了差分成分与单端成分之间的转换。

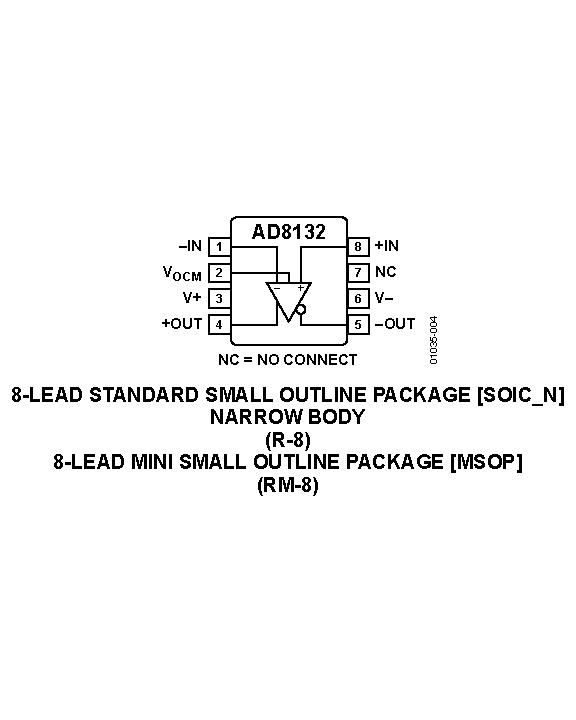

AD8132提供SOIC_N和MSOP两种封装，工作温度范围为?40°C至+125°C扩展工业温度范围。

应用

低功耗差分ADC驱动器

差分增益和差分滤波

视频线路驱动器

差分输入/输出电平转换

单端输入至差分输出驱动器

有源变压器

优势和特点

高速 −3 dB带宽：350 MHz 压摆率：1200 V/ µ s

通过电阻设置增益

内部共模反馈

改进的增益和相位平衡：−68 dB (+10 MHz)

利用单独的输入设置共模输出电压

低失真：−99 dBc SFDR（+5 MHz，+800 Ω负载）

低功耗：10.7 mA (5 V)

电源电压范围：+2.7 V至 ±5.5 V

相关的评估套件共有1个

EVAL-AD8132 - AD8132 评估板：

这些评估板设计用来帮助用户评估AD8132。评估板为裸板，板上未焊接任何器件或放大器。这些器件必须另外购买，详见下表或产品页面。用户也可以申请免费样片。利用未搭载器件的评估板，用户可以快速定制各种运算放大器电路并进行原型开发，从而最大程度地降低风险，并缩短产品上市时间。

“用户指南”包含构建电路板所需的全部文档，包括原理图、装配图和材料清单。

EVAL-AD8132 - 无：

无
