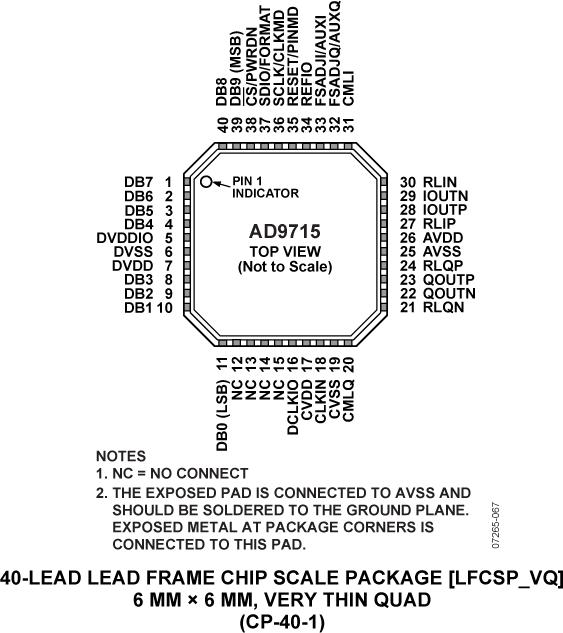

AD9714/AD9715/AD9716/AD9717是具有125 MSPS采样率的引脚兼容、双路、8/10/12/14位、低功耗数模转换器(DAC)。这些TxDAC转换器已针对通信系统的发送信号通路进行了优化。所有器件都采用相同的接口、封装和引脚分布，从而提供了一个根据性能、分辨率和成本进行向上或向下元器件选型的途径。

AD9714/AD9715/AD9716/AD9717具有出色的交流和直流性能，并支持高达125 MSPS的采样更新速率。

AD9714/AD9715/AD9716/AD9717的1.8 V至3.3 V的灵活电源范围和低功耗使其非常适合用于便携式应用和低功耗应用。

1. 低功耗。
   这些DAC采用1.8 V至3.3 V的单电源供电；采用1.8 V电源供电时，125 MSPS时的总功耗降至35 mW。低功耗闲置状态时期提供休眠和关断模式。
2. CMOS时钟输入。
   高速、单端CMOS时钟输入支持125 MSPS的转换速率。
3. 方便与其它元器件连接。
   0 V至1.2 V的可调节输出共模可方便地实现与支持共模电平大于0 V的其它元器件的连接。

本用户指南介绍AD971x和AD911x评估板，提供了在各种模式和配置下运行AD971x和AD911x所需的全部支持电路。 还介绍了用于与这些器件接口的应用软件。

使用评估板时，应同时参阅AD9714/AD9715/AD9716/AD9717和AD9114/AD9115/AD9116/AD9117数据手册。 AD971x/AD911x修订版A评估板与数据模式发生器2 (DPG2)和DAC软件套件一起工作，包括AD971x/AD911x更新版。

与该评估板一起提供的CD-ROM包括所有必要软件所需的安装程序。 也可下载此安装程序。 两种方法用于安装矢量加载所需的DPGDownloader程序以及SPI通信所需的AD971x/AD911x更新。
