ADL6010 - 快速响应、45 dB 范围、 0.5 至 40 GHz 功率检波器
ADL6010是AD公司的一款RF功率检波器产品,ADL6010是快速响应、45 dB 范围、 0.5 至 40 GHz 功率检波器,本站介绍了ADL6010的封装应用图解、特点和优点、功能等,并给出了与ADL6010相关的AD元器件型号供参考。
ADL6010 - 快速响应、45 dB 范围、 0.5 至 40 GHz 功率检波器 - RF功率检波器 - 包络/峰值检波器 - Analog Devices

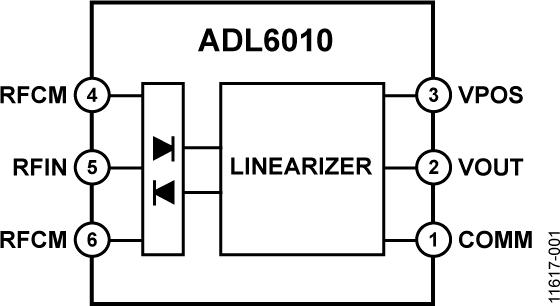

ADL6010是一款多功能微波频谱宽带包络检波器, 以单个易于使用的6引脚封装提供一流的精度和极低的功耗(8 mW)。 该器件输出的基带电压与射频(RF)输入信号的瞬时幅度成正比。 它的RF输入具有非常小的斜率变化,以便包络从0.5 GHz到43.5 GHz的输出传递函数
检波器单元使用专利的八肖特基二极管阵列,后接新颖的线性化电路,可创建相对于输入电压幅度,总比例因子(或传递增益)标称值为?2.2的线性电压表
虽然ADL6010本质上并不是一款功率响应器件,但以这种方式指定输入依然是很方便的。 因此,相对于50 ?源输入阻抗,允许的输入功率范围为−30 dBm至+15 dBm。 对应的输入电压幅度为11.2 mV至1.8 V,产生范围从25 mV左右到4 V以上共模(COMM)的准直流输出。
平衡检波器拓扑的一个不为人注意的细节是,它不存在输入端由于非线性源负载而产生偶数阶失真。 这在利用低比例耦合器提取信号样本的应用中是一个重要优势,并且相比传统二极管检波器而言,它的性能大为提升。
RF输入幅度波动的功率等效值可通过加入RMS-to-DC转换器IC来提取。 此外,基带输出可应用于一个速度适中的模数转换器(ADC),有效值(以及其他信号衡量指标,比如峰均比)在数字域中完成计算。
输出响应精度对4.75 V至5.25 V范围的电源电压变化不敏感。超低功耗有利于长期稳定性。

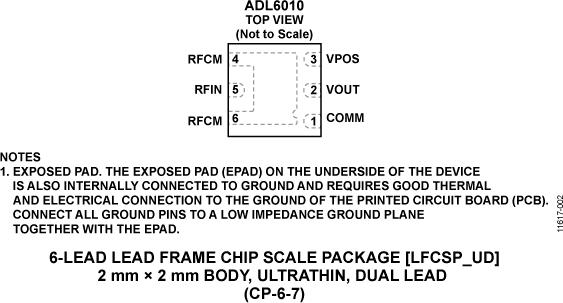

ADL6010A额定工作温度范围为−40°C至+85°C;而ADL6010S额定工作温度范围为−55°C,至+125°C,。这两款器件均采用6引脚、2 mm ×2 mm LFCSP封装。
应用
ADL6010-EVALZ是一款配置齐全的4层Rogers 4003评估板。正常工作时需使用5 V/27 mA电源。5 V电源必须连接VPOS和GND测试环路。RF输入信号施加于2.92 mm连接器(RFIN)。电压输出至SMA连接器(VOUT)或测试环路(V_VOUT)。
