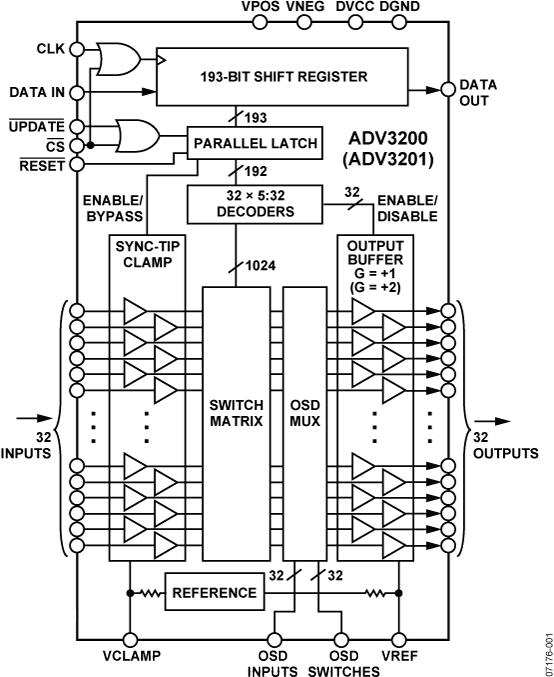

ADV3201 - 典型设计图:

AD芯片:
- MAX268BCWG - 接口 - 滤波器 - 有源
- MAX6382XR20D7+T - 监控器芯片
- SSM2019BRNZ - 集成电路(IC) > 线性 > 放大器 > 音频放大器
- LT3519EMS-1#TRPBF - 集成电路(IC) > 电源管理(PMIC) > LED 驱动器
- MAX6464UR28+T - 监控器芯片
- ADV7182WBCPZ-RL - 集成电路(IC) > 线性 > 视频处理
- MAX14980ETO+ - 集成电路(IC) > 接口 > 信号缓冲器、中继器、分离器
- MAX6387LT20D5+T - 监控器芯片
- 78M6612-SOCKET64 - 开发板,套件,编程器 > 评估板 > 评估和演示板及套件
- LTC2387CUH-18#TRPBF - 集成电路(IC) > 数据采集 > 模数转换器(ADC)



ADV3201 - 300 MHz、32 × 32缓冲式模拟交叉点开关
ADV3201是AD公司的一款缓冲模拟交叉点阵列产品,ADV3201是300 MHz、32 × 32缓冲式模拟交叉点开关,本站介绍了ADV3201的封装应用图解、特点和优点、功能等,并给出了与ADV3201相关的AD元器件型号供参考。
ADV3201 - 300 MHz、32 × 32缓冲式模拟交叉点开关 - 缓冲模拟交叉点阵列 - 开关和多路复用器 - Analog Devices
产品描述
ADV3200/ADV3201为32 × 32模拟交叉点开关矩阵,具有适合交流耦合应用的可选同步脉冲顶部箝位输入,以及屏幕显示(OSD)插入多路复用器。两款器件的串扰性能均为-48 dB,隔离性能为-80 dB (5 MHz),因而适合许多高密度路由应用。同时0.1 dB平坦度达60 MHz,堪称复合视频切换应用的理想之选。
ADV3200/ADV3201内置32个独立输出缓冲器,可以将这些缓冲器置于高阻抗状态,以提供并行交叉点输出,因此构建更大阵列时,关断通道仅向输出总线提供极小的负载。ADV3200提供增益+1,ADV3201提供增益+2,适合后部端接负载应用。两款器件可以采用5 V单电源、±2.5 V双电源或±3.3 V双电源(G = +2)供电,所有输出均使能时的空闲功耗仅为250 mA。通道开关通过双缓冲式串行数字控制接口实现,可以利用该接口将多个器件以菊花链形式连接起来。
ADV3200/ADV3201采用176引脚裸露焊盘LQFP (24 mm × 24 mm)封装,工作温度范围为?40°C至+85°C扩展工业温度范围。
应用
复合视频(NTSC、PAL、S、SECAM)
RGB和分量视频路由
压缩视频(MPEG、小波)
数据手册, Rev. 0, 11/2008
优势和特点
相关的评估套件共有1个
本页提供300 MHz、32x32缓冲模拟交叉点开关ADV3201的评估板订购信息。
