ADA4961 - 低失真3.2 GHz RF DGA

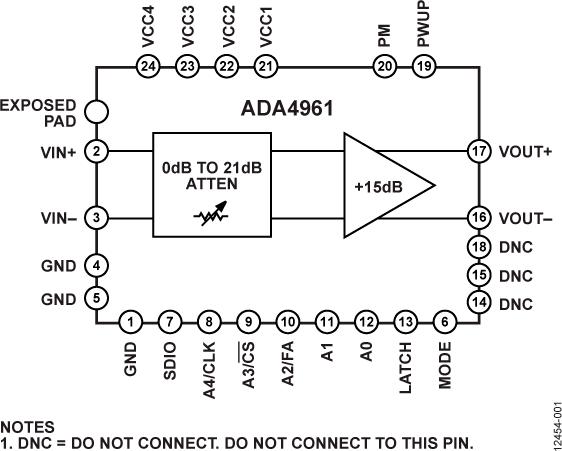

ADA4961是AD公司的一款RF放大器产品,ADA4961是低失真3.2 GHz RF DGA,本站介绍了ADA4961的封装应用图解、特点和优点、功能等,并给出了与ADA4961相关的AD元器件型号供参考。
ADA4961 - 低失真3.2 GHz RF DGA - RF放大器 - RF/IF差分放大器 - Analog Devices
ADA4961是一款高性能BiCMOS RF数字增益放大器(DGA),针对重负载驱动(≥2.0 GHz)进行了优化。 它可实现500 MHz时−90 dBc和1.5 GHz时−85 dBc的典型IMD3性能。 该RF性能使GHz级转换器可实现最佳性能,而且不像通常的GaAs放大器,它对驱动放大器或总功耗的限制极小。 该器件可轻松驱动10位至16位HS转换器。
针对许多接收器应用,可以简化或无需使用抗混叠滤波器(AAF)设计。
ADA4961内部差分输入阻抗为100 Ω,差分动态输出阻抗为50 Ω,无需使用外部端接电阻。 数字调整能力具有1 dB分辨率,因而可在21 dB输入电平范围内优化信噪比(SNR)。
ADA4961在最高达2 GHz频率时,具有高宽带、低失真性能。 这些特性以及宽增益调节和相对较低的功耗,使其成为许多高速应用的首选放大器,这包括极高频下动态范围至关重要的IF、RF和宽带应用。

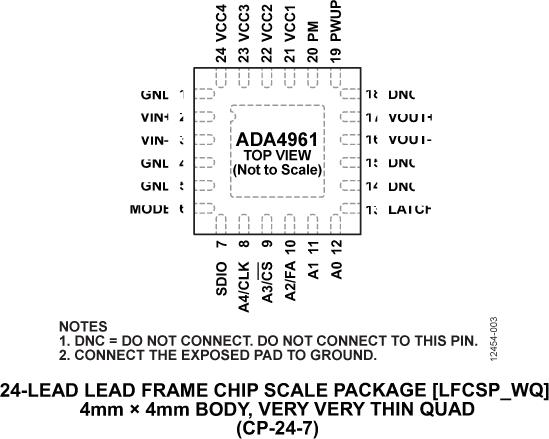

ADA4961不仅非常适合驱动模数转换器(ADC),也可以用于混频器、PIN二极管衰减器、SAW滤波器和多元件分立器件。 它采用4mm × 4mm、24引脚LFCSP封装,工作温度范围是−40°C至+85°C。
应用
ADA4961评估板和软件为该RF放大器提供一种简单易用的测试台。 为了实现简单易用和最佳偶次谐波性能,该评估板提供一个单端输入和输出,并耦合至放大器,而巴伦可将输入和输出匹配到50 ohm。 硬件和软件都基于ADI的SDP-S通用评估板平台。 SDP-S子卡可由ADI网站SDP获取,需要通过PC的USB接口与ADA4961评估板连接。 可在ADI网站的产品页面下载ADA4961的评估板专用软件GUI。
该评估板需使用SDP控制器版以连接PC。 SDP控制器板通过USB 2.0连接至PC。 评估板将连接至SDP控制器板。 评估板无法直接连接至PC。 在PC上运行的评估软件通过SDP控制器板与评估板通信。 SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CS1Z)。 如果以前未购买过SDP控制器板,请购买该产品以确保获得完整的评估设置。
AD9680集宽输入带宽、高采样速率和出色的线性度等特性于一身,非常适合于频谱分析仪、数据采集系统以及各式军工电子应用,比如雷达和干扰/抗干扰措施等。AD-FMCADC4-EBZ是一款高速4通道数据采集板,集成了两个双通道ADC (1000 MSPS) AD9680和用于驱动每个转换器的四个低失真、3.2 GHz、RF DGA ADA4961。 FMC尺寸形式支持JESD204B高速串行接口。 通过AD9528时钟生成器支持片上所有时钟和通道同步。 本产品设计用于对高达第二奈奎斯特区的宽带模拟信号进行采样。
此板符合大多数FMC规格的机械尺寸、安装孔位等要求。 虽然该板确实符合大多数FMC规格要求,但它不能用作现成的商用 (COTS)板。 如果需要可供立即集成的商用产品,请咨询FMC制造商并查阅FMC规格(ANSI/VITA 57.1)。
该板针对配合Xilinx开发系统使用的ADI参考设计。 ADI提供完整的源代码(HDL和软件)以重新创建这些项目(减去由FPGA供应商提供的、我们所用的IP),但所供信息可能不足以将其连接至自定义平台。
该板专门针对同步多个AD-FMCADC4-EBZ板而设计。 有关更多同步信息,请参阅 用于同步多个GSPS转换器的测试方法。参考设计包括通过JESD204B串行接口和SPI接口采集器件数据。 样本写入外部DDR-DRAM中。 它允许通过SPI编程器件并监控其内部寄存器。
