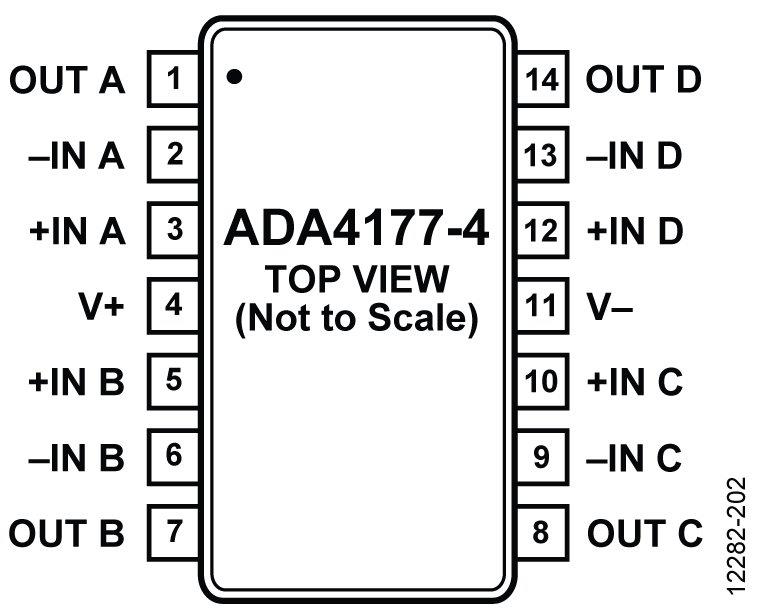

ADA4177-4典型设计图一

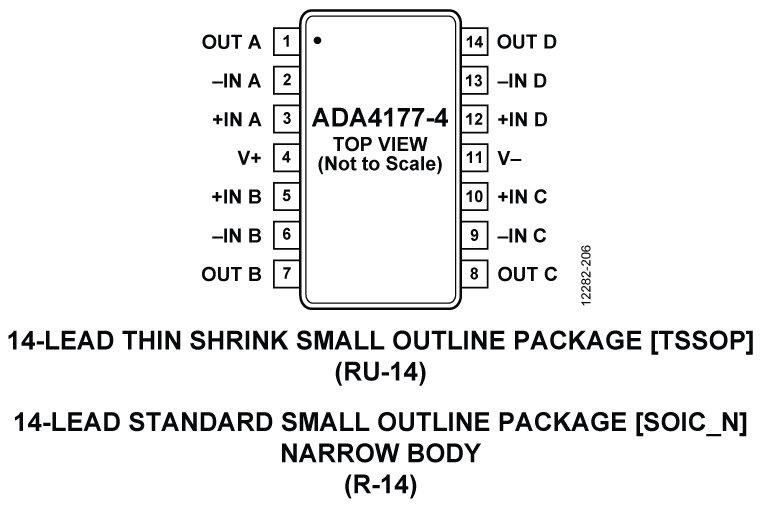

ADA4177-4典型设计图二
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - ADA4177-4介绍

ADA4177-4 - 提供OVP和EMI保护的精密、低噪声、低偏置电流运算放大器

ADA4177-4是AD公司的一款运算放大器产品，ADA4177-4是提供OVP和EMI保护的精密、低噪声、低偏置电流运算放大器，本站介绍了ADA4177-4的封装应用图解、特点和优点、功能等，并给出了与ADA4177-4相关的AD元器件型号供参考。

ADA4177-4 - 提供OVP和EMI保护的精密、低噪声、低偏置电流运算放大器 - 运算放大器 - 放大器 - Analog Devices

产品描述

ADA4177-2 ADA4177-2和ADA4177-4分别为双通道和四通道放大器，具有低失调电压（2 μV典型值）和低漂移（1 μV/°C最大值），以及低输入偏置电流、低噪声和低功耗（500 μA典型值）特性。 使用1000 pF以上容性负载时输出稳定，无需外部补偿。

ADA4177-2 和ADA4177-4的输入确立了精密放大器鲁棒性的新标准，可为偏离任一电源32 V的信号提供输入保护，以及为1000 MHz时的电磁干扰(EMI)提供70 dB抑制能力。 该放大器的应用包括传感器信号调理（例如热电偶、RTD、应变计）、过程控制前端放大器和光学及无线传输系统中的精密二极管功率测量。

ADA4177-2和ADA4177-4工作温度范围为−40°C至+125°C工业温度范围。 ADA4177-2提供8引脚SOIC和8引脚MSOP两种封装。 ADA4177-4提供14引脚TSSOP和14引脚SOIC两种封装。

应用

  • 无线基站控制电路
  • 光纤网络控制电路
  • 仪器仪表
  • 传感器和控制元件
    热电偶、电阻式温度检测器(RTD)、应变计、分流测量
  • 精密滤波器

    • 优势和特点
  • 低失调电压：60 μV（最大值、25°C、8引脚和14引脚SOIC）
  • 低失调电压漂移：1 μV/°C（最大值、8引脚和14引脚SOIC）
  • 低输入偏置电流：1 nA（最大值，25℃）
  • 低压噪声密度：8 nV/√Hz（1 kHz，典型值）
  • 大信号电压增益(AVO)：100 dB（最小值，全电源电压和工作温度范围）
  • 支持高于或低于供电轨电压32 V的输入过压保护
  • 集成EMI滤波器 70 dB（1000 MHz下的典型抑制） 90 dB（2400 MHz下的典型抑制）
  • 轨到轨输出摆幅
  • 低电源电流：每个放大器500 µA（典型值）
  • 宽带宽 增益带宽积 (AV = +100)：3.5 MHz（典型值） 单位增益交越 (AV = +1)：3.5 MHz（典型值） -3 dB带宽(AV = +1)：6 MHz（典型值）
  • 欲了解更多特性，请参考数据手册
    • 相关的评估套件共有1个
  • EVAL-OPAMP-4 - EVAL-OPAMP-4评估板：

    • 通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装，决定需要订购的型号：

  • EVAL-PRAOPAMP-4RUZ（四通道14引脚TSSOP）RU-14
  • EVAL-PRAOPAMP-4RZ（四通道14引脚SOIC）R-14

  • EVAL-OPAMP-4 - 无：

    • 无
