ADA4077-4 - 30 V、4 MHz、7 nV/√Hz、低失调和漂移、高精度四通道放大器

ADA4077-4是AD公司的一款高压放大器 (≥12V)产品，ADA4077-4是30 V、4 MHz、7 nV/√Hz、低失调和漂移、高精度四通道放大器，本站介绍了ADA4077-4的封装应用图解、特点和优点、功能等，并给出了与ADA4077-4相关的AD元器件型号供参考。

ADA4077-4 - 30 V、4 MHz、7 nV/√Hz、低失调和漂移、高精度四通道放大器 - 高压放大器 (≥12V) - 放大器 - Analog Devices

产品描述

单通道ADA4077-1、双通道ADA4077-2和四通道ADA4077-4放大器具有极低的失调电压和漂移，以及低输入偏置电流、噪声和功耗。使用1000 pF以上容性负载时输出稳定，无需外部补偿。

该放大器的应用包括传感器信号调理（例如热电偶、RTD、应变计）、过程控制前端放大器和光学及无线传输系统中的精密二极管功率测量。ADA4077-1、ADA4077-2和ADA4077-4适用于线路供电的便携式仪器仪表、精密滤波器和电压或电流测量及电平设置。

不同于其它竞争对手的产品，ADA4077-1/ADA4077-2/ADA4077-4具有MSL1额定性能，符合最严格的组装工艺标准，额定温度范围为?40°C至+125°C扩展工业温度范围，适合要求最严苛的工作环境。

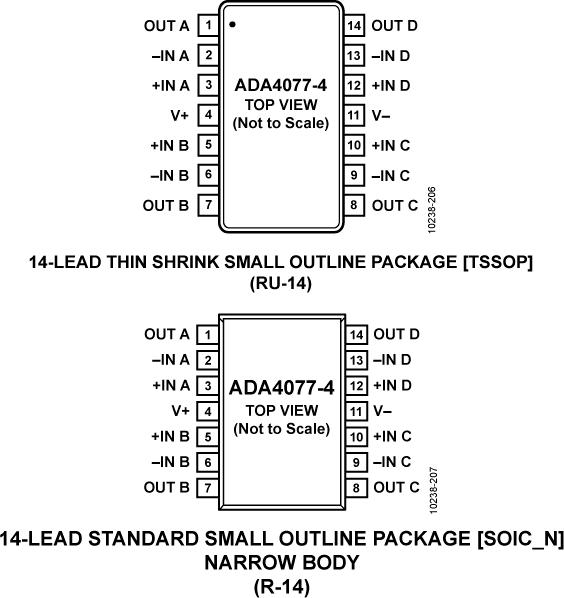

ADA4077-1和ADA4077-2采用8引脚SOIC封装（含B级）和8引脚MSOP封装（仅A级）。ADA4077-4采用14引脚TSSOP封装和14引脚SOIC封装。

应用

过程控制前端放大器

无线基站控制电路

光纤网络控制电路

仪器仪表

传感器和控制元件：热电偶、RTD、应变电桥和分流测量

精密滤波器

优势和特点

低失调电压：最大值50 μV (SOIC) 最大值120 μV (TSSOP)

低电压漂移：最大值0.75 μV/°C (SOIC) 最大值1.2 μV/°C (TSSOP)

25°C时最大失调电压， −40°C至+125°C最大漂移

额定MSL1

低输入偏置电流： 1 nA（最大值）

低电压噪声密度： 7 nV/√Hz (典型值，f = 1000 Hz)

共模抑制比(CMRR)、电源抑制比(PSRR)和Avo： >120 dB（最小值）

低电源电流：每个放大器400 μA（典型值）

宽带宽：4 MHz（典型值）

双电源供电： ±2.5 V至±15 V

单位增益稳定

无相位反转

相关的评估套件共有1个

EVAL-OPAMP-4 - EVAL-OPAMP-4评估板：

通用精密运算放大器评估板针对许多电路配置而设计并优化，以便用户能够找到最适合其应用的设计。这些评估板全部兼容RoHs标准。参考下列引脚数和封装，决定需要订购的型号：

EVAL-PRAOPAMP-4RUZ（四通道14引脚TSSOP）RU-14

EVAL-PRAOPAMP-4RZ（四通道14引脚SOIC）R-14

EVAL-OPAMP-4 - 无：

无
