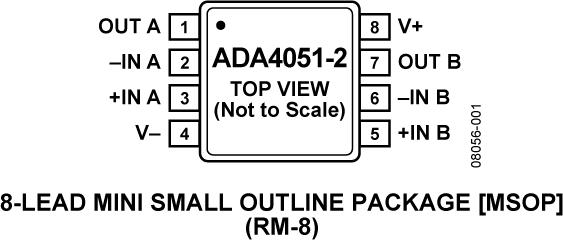

ADA4051-2 - 典型设计图:

AD芯片:
- AD2S90APZ - 集成电路(IC) > 数据采集 > ADC/DAC - 特殊用途
- DS80C320-ECL+ - 集成电路(IC) > 嵌入式 > 微控制器
- MAX16069FTC+ - 集成电路(IC) > 电源管理(PMIC) > 电源控制器,监视器
- MAX6719AUTYVD3+T - 监控器芯片
- LTM8033EV#PBF - 板安装电源 > 直流转换器
- MAX11080IUU+T - 集成电路(IC) > 电源管理(PMIC) > 电池管理
- MAX6440UTLRRD3+T - 电池管理芯片
- LTC2903IS6-C1#TR - 集成电路(IC) > 电源管理(PMIC) > 监控器
- MAX4216EUA+ - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- DS18S20-C01+ - 传感器,变送器 > 温度传感器 > 模拟和数字输出



ADA4051-2 - 1.8V微功耗、零漂移、轨到轨输入/输出放大器
ADA4051-2是AD公司的一款运算放大器产品,ADA4051-2是1.8V微功耗、零漂移、轨到轨输入/输出放大器,本站介绍了ADA4051-2的封装应用图解、特点和优点、功能等,并给出了与ADA4051-2相关的AD元器件型号供参考。
ADA4051-2 - 1.8V微功耗、零漂移、轨到轨输入/输出放大器 - 运算放大器 - 零漂移放大器 - Analog Devices
产品描述
ADA4051-2是一款采用CMOS工艺的微功耗、零漂移运算放大器,它采用了创新的斩波技术。当此放大器采用1.8V至5.5V的电源供电时,具有轨到轨输入和输出摆幅,以及极低的失调电压。这款放大器还能提供很高的PSRR和CMRR性能,同时每通道放大器的电源电流只有13μA,这些综合特性使得ADA4051-2成为电池供电应用的理想之选,因为这种应用中高精度和低功耗都很重要。ADA4051-2额定的工作温度范围为?40℃至+125℃的扩展工业温度范围,采用标准的8引脚MSOP封装。
ADA4051-2是ADI公司不断扩展的零漂移运算放大器系列的成员之一。
应用
优势和特点
相关的评估套件共有1个
通用精密运算放大器评估板针对许多电路配置而设计并优化,以便用户能够找到最适合其应用的设计。 这些评估板全部兼容RoHs标准。 参考下列引脚数和封装,决定需要订购的型号:
无
