ADN2855 - 多速率155 Mbps/622 Mbps/1244 Mbps/1250 Mbps突发模式时钟和数据恢复IC，内置解串器

ADN2855是AD公司的一款时钟和数据恢复/重定时产品，ADN2855是多速率155 Mbps/622 Mbps/1244 Mbps/1250 Mbps突发模式时钟和数据恢复IC，内置解串器，本站介绍了ADN2855的封装应用图解、特点和优点、功能等，并给出了与ADN2855相关的AD元器件型号供参考。

ADN2855 - 多速率155 Mbps/622 Mbps/1244 Mbps/1250 Mbps突发模式时钟和数据恢复IC，内置解串器 - 时钟和数据恢复/重定时 - 光学 - Analog Devices

产品描述

ADN2855是一款突发模式时钟和数据恢复IC，针对GPON/BPON/GEPON光线路终端(OLT)接收器应用而设计。该器件可通过I2C接口，选择以155.52 Mbps、622.08 Mbps、1244.16 Mbps或1250.00 Mbps的数据速率工作。

ADN2855频率锁定至OLT参考时钟，并且在前同步码起始12位内与输入数据对准。该器件提供全速率或可选半速率输出时钟，以便与FPGA或数字ASIC实现双数据速率(DDR)接口。

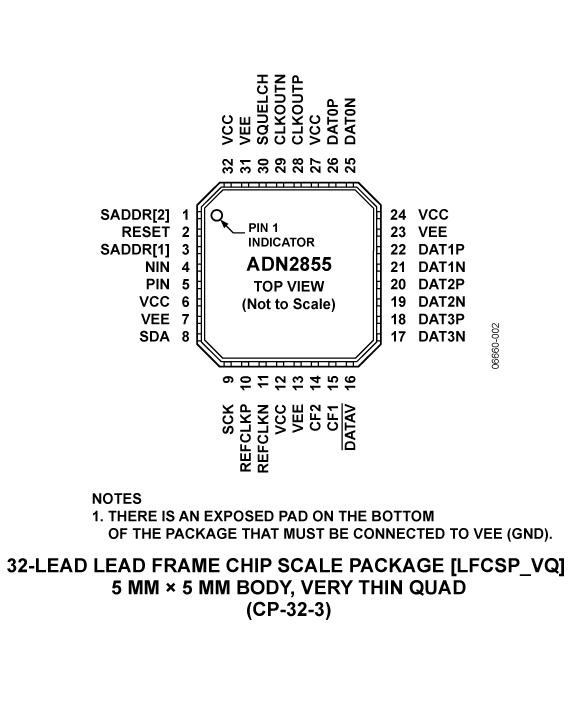

所有规格均相对于?40°C至+85°C环境温度而言，除非另有说明。ADN2855采用紧凑型5 mm × 5 mm、32引脚芯片级封装。

应用

无源光网络

GPON/BPON/GEPON OLT 接收器

优势和特点

串行数据输入155.52 Mbps/622.08 Mbps/1244.16 Mbps/1250.00 Mbps

12位采集时间

4位并行LVDS输出接口

取得专利的双环路时钟恢复架构

集成PRBS发生器

字节速率参考时钟

失锁指示器

支持兼容双数据速率(DDR)的FPGA

通过I2C 接口访问可选特性

单电源供电：3.3 V

功耗670 mW（典型值，串行输出模式）825 mW（典型值，解串器模式）

5 mm × 5 mm、32引脚LFCSP封装
