AD9522-0 - 12 LVDS/24 CMOS输出时钟发生器，集成2.8 GHz VCO

AD9522-0是AD公司的一款时钟发生器产品，AD9522-0是12 LVDS/24 CMOS输出时钟发生器，集成2.8 GHz VCO，本站介绍了AD9522-0的封装应用图解、特点和优点、功能等，并给出了与AD9522-0相关的AD元器件型号供参考。

AD9522-0 - 12 LVDS/24 CMOS输出时钟发生器，集成2.8 GHz VCO - 时钟发生器 - 时钟与定时 - Analog Devices

产品描述

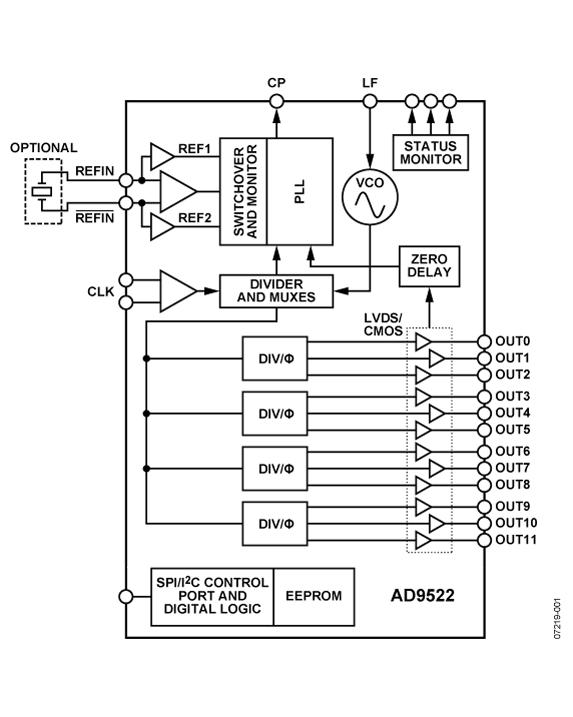

AD9522-01可提供多路输出的时钟分配功能，具有亚皮秒抖动性能，并且片上集成PLL和VCO。VCO的调谐范围为 2.53 GHz～2.95 GHz，也可以使用高达2.4 GHz的外部3.3 V/5 V VCO/VCXO。

AD9522的串行接口支持SPI与I2C®端口。片上EEPROM可通过串行接口进行编程，并能存储用于上电与芯片复位的用户定义的寄存器设置。

AD9522具有12个LVDS输出，分成4组。任意一个800 MHz LVDS输出都可被配置为两个250 MHz CMOS输出。

每组输出都有分频器，允许对分频比（1～32）和相位（粗延迟）进行设置。

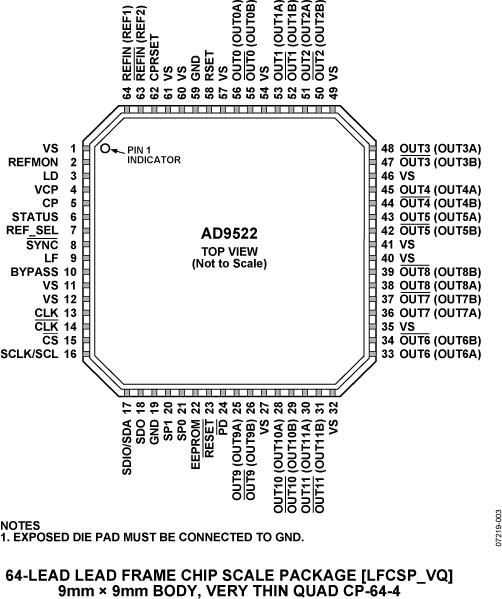

AD9522采用64引脚LFCSP封装，3.3 V单电源供电。采用外接VCO时，工作电压范围可扩展至5.5 V。

AD9522可在-40°C～+85°C的工业温度范围工作。

AD9520-0与AD9522-0的功能相同，不同之处在于AD9520-0采用LVPECL/CMOS驱动器，而AD9522-2采用LVDS/CMOS驱动器。

应用

低抖动、低相位噪声时钟分配

时钟产生与转换，符合SONET、10Ge、10G FC，以及其它10 Gbps协议

前向误差校正（G.710）

为高速ADC、DAC、DDS、DDC、DUC、MxFE提供时钟

高性能无线收发器

自动测试设备（ATE）与高性能仪器仪表

宽带基础设施

1 在数据手册中，AD9522通常用来指代AD9520系列的所有成员。如果使用AD9522-0，则指AD9522系列中的某个特定型号。

优势和特点

低相位噪声锁相环（PLL）

片上VCO调谐范围：2.53 GHz～2.95 GHz

自动和手动参考信号切换/保持模式

1个差分或2个单端参考频率信号输入

支持高达250 MHz的CMOS、LVPECL或LVDS参考频率

支持16.62 MHz~33.3 MHz的晶振时钟，用于参考频率信号输入

可选的参考时钟倍频器

欲了解更多信息，请参考数据手册
