AD9779A - 双通道、16-Bit、1 GSPS、数模转换器
AD9779A是AD公司的一款ADC和DAC组合产品，AD9779A是双通道、16-Bit、1 GSPS、数模转换器，本站介绍了AD9779A的封装应用图解、特点和优点、功能等，并给出了与AD9779A相关的AD元器件型号供参考。
AD9779A - 双通道、16-Bit、1 GSPS、数模转换器 - ADC和DAC组合 - 数模转换器 (DAC) - Analog Devices, LLC
产品描述

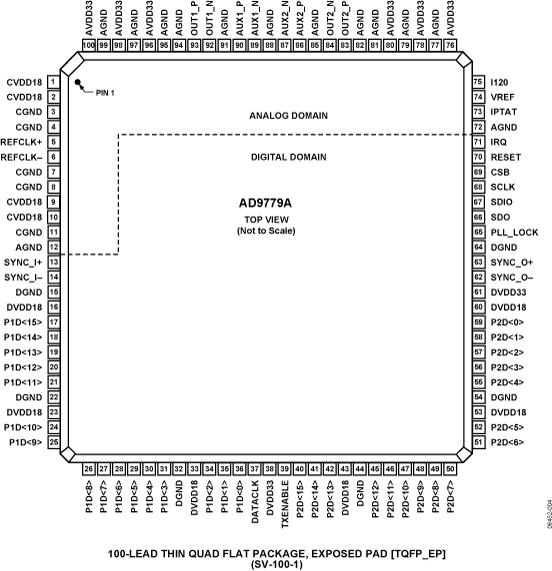

AD9776A/AD9778A/AD9779A是双通道、12-/14-/16-bit、宽动态范围数模转换器(DAC)，提供1 GSPS采样速率，允许高至奈奎斯特频率的多载波生成。这些数模转换器已经为直接转换传输应用进行最优化，包括法和(delete)数字复调制、增益与偏移补偿。数模转换器输出已进行优化，可以同ADI公司的ADL537x FMOD系列等模拟正交调制器进行无缝接口。串行外设接口(SPI)为许多内部参数提供可编程/回读。满幅输出电流可以在10 mA～30 mA范围进行设置。这些模数转换器是利用先进的0.18µm CMOS工艺制作的，工作电压范围为1.8 V～3.3 V，全部功耗为1.0 W。它们采用100引脚薄型扁平四面封装(TQFP)
产品特点
- 超低噪声与互调失真(IMD)，实现从基带到高中频的宽带信号高质量合成
- 拥有自主知识产权的数字模数转换器输出转换技术提供了动态性能
- 可以容易地为各种单端或差分电流拓扑结构提供电流输出配置
- CMOS数据输入接口，具有可调设置与保持
- 新颖的2×, 4×, 与8×分类机/粗调综合调节器，允许在数模转换器的任意带宽进行载波布局
应用
- 无线基础设施
- WCDMA, CDMA2000, TD-SCDMA, WiMax, GSM
- 数字高中频或低中频合成
- 内部数字上转换能力
- 发射分集
- 宽带通信：LMDS/MMDS、点对点
- 数据表, Rev. PrB, 5/07
优势和特点
Low power: 1.0 W @ 1 GSPS, 600 mW @ 500 MSPS, full operating conditionsSingle carrier WCDMA ACLR = 80 dBc @ 80 MHz IFAnalog output: adjustable 8.7 mA to 31.7 mA, RL = 25 Ω to 50 ΩNovel 2×, 4×, and 8× interpolator/coarse complex modulator allows carrier placement anywhere in DAC bandwidthAuxiliary DACs allow control of external VGA and offset controlMultiple chip synchronization interfaceHigh performance, low noise PLL clock multiplierDigital inverse sinc filter100-lead, exposed paddle TQFP
相关的评估套件共有1个
EVAL-AD9779A - AD9779A 评估板：本页面提供有关评估AD9779A的评估板文档和订购信息。
EVAL-AD9779A - 无：无
