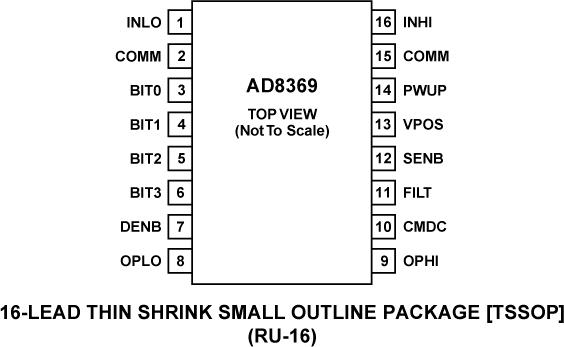

AD8369典型设计图二
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - AD8369介绍

AD8369 - 600MHz 、45dB数字控制式可变增益放大器

AD8369是AD公司的一款可变增益放大器产品，AD8369是600MHz 、45dB数字控制式可变增益放大器，本站介绍了AD8369的封装应用图解、特点和优点、功能等，并给出了与AD8369相关的AD元器件型号供参考。

AD8369 - 600MHz 、45dB数字控制式可变增益放大器 - 可变增益放大器 - RF/IF差分放大器 - Analog Devices

产品描述

AD8369是一款高性能数字控制型可变增益放大器，设计用于手机接收机的中频设备。

该器件具有4位数字控制增益接口，可配置为并行或3线串行控制。增益控制在45 dB的范围内可调，以3 dB递增。

它适合用于数字中频接收机，并且额定工作频率为常见的中频：70 / 140 / 190 / 240 / 380 MHz。20 MHz通道带宽的增益稳定性和平坦度低于0.1 dB（380 MHz时）。它结合了低失真和驱动200 或1 K 的能力，可作为灵活的高中频增益控制元器件使用。

AD8369采用先进的硅双极性工艺制造，以3 V或5 V单电源供电，提供节省空间的16引脚超薄紧缩小型(TSSOP)封装，额定温度范围为40oC至+85oC。

优势和特点
  • 宽带宽（-3 dB带宽）：600 MHz
  • 数字控制增益，步进为3 dB
  • 4位并行或3线式串行接口
  • 增益控制范围45 dB(最大增益40 dB)
  • 平坦增益响应：380 MHz，<0.2 dB（20 MHz信号带宽）
  • 高线性度输出IP3：19.5 dBm (70 MHz)
  • 单端200Ω输入与输出阻抗
  • 小尺寸16引脚TSSOP封装
    • 相关的评估套件共有1个
  • EVAL-AD8369 - AD8369 评估板：

    • 本页提供600 MHz、45 dB数字控制可变增益放大器AD8369的评估板订购信息。

  • EVAL-AD8369 - 无：

    • 无
