AD8273 - 双通道音频差分放大器

AD8273是AD公司的一款音频放大器产品，AD8273是双通道音频差分放大器，本站介绍了AD8273的封装应用图解、特点和优点、功能等，并给出了与AD8273相关的AD元器件型号供参考。

AD8273 - 双通道音频差分放大器 - 音频放大器 - 音频和视频 - Analog Devices

产品描述

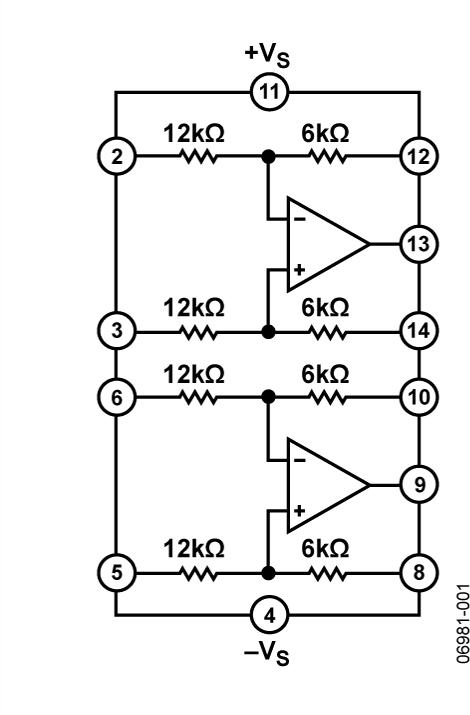

AD8273是一款低失真度、双通道放大器，具有内部增益设置电阻器。由于不需要外部元件，AD8273可以配置为高性能差分放大器(G = 0.5或2), 反相放大器(G = 0.5或2)或者同相放大器(G = 1.5或3)。

AD8273可以采用单电源或双电源供电，两路放大器仅要求2.5 mA最大供电电流。AD8273工业温度范围：-40°C ～ +85°C，完全符合RoHS标准。

应用

高性能音频

仪表放大器构建模块

高电平晶体管

自动测试设备

Sin/Cos编码器

Data Sheet, Rev. 0, 1/08

优势和特点

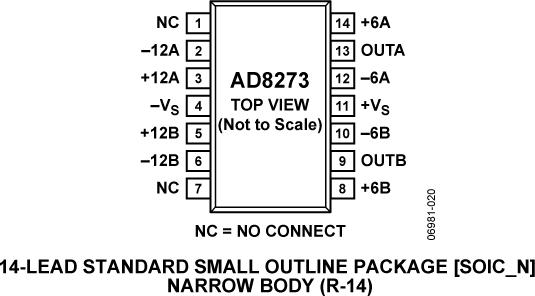

14引脚SOIC封装

两个增益设置： ½ 增益 (-6 dB) 2倍增益 (6 dB)(+6 dB) 最高增益精度：0.05% 最大增益漂移：10 ppm

低失真度: 0.004%, 20 Hz to 20 kHz

供电电压范围：±2.5 V to ±18 V

供电电流：每通道2.5 mA

出众的交流性能指标压摆率：20 V/µs 建立时间：800 ns to 0.01%

高精度直流性能 77 dB minimum CMRR 最大失调电压：700 μV

相关的评估套件共有1个

EVAL-AD827X - AD8273/AD8277/AD8279 Evaluation Board ：

The design of this board emphasizes simplicity and ease of use. This board comes with a ready assortment of connection options (BNC and RCA connectors), and many configurations are set by jumpers.

The AD8273, AD8277, AD8279 data sheets, available at www.analog.com, cover the details of the device’s operation. Using these data sheets for reference will help designers in their end application. The data sheets are helpful for understanding the operation of the AD8273/AD8277/AD8279 evaluation board, especially during the initial configuration and when powering up for the first time.

EVAL-AD827X - 无：

无
