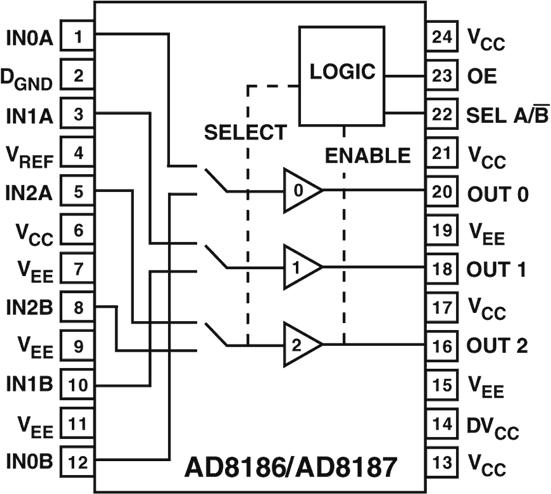

AD8187典型设计图一
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - AD8187介绍
AD8187 - 480 MHz、单电源、三通道、缓冲式、2:1多路复用器(G = +2)

AD8187是AD公司的一款缓冲模拟交叉点阵列产品,AD8187是480 MHz、单电源、三通道、缓冲式、2:1多路复用器(G = +2),本站介绍了AD8187的封装应用图解、特点和优点、功能等,并给出了与AD8187相关的AD元器件型号供参考。

AD8187 - 480 MHz、单电源、三通道、缓冲式、2:1多路复用器(G = +2) - 缓冲模拟交叉点阵列 - 开关和多路复用器 - Analog Devices, LLC

产品描述

AD8187 (G = +2)是一款高速、单电源、三通道、2:1多路复用器,-3 dB大信号带宽超过480 MHz,压摆率超过1500 V/μs。所有不利串扰性能均优于-78 dB,隔离性能优于95 dB,因而适合许多高速应用。差分增益和差分相位误差分别为0.05%和0.05°,0.1 dB平坦度达85 MHz,堪称专业视频和分量视频多路复用的理想之选。开关时间为4 ns,极其适合视频信号切换应用,采用+5 V电源供电时的功耗小于20 mA (100 mW)。

AD8187具有高速禁用特性,允许输出设置于高阻抗状态。因此可构建更大的输入阵列,同时使“关断”通道的输出负载降至最低。该器件采用24引脚TSSOP封装。

优势和特点
  • 完全缓冲的输入和输出
  • 通道间快速切换:4 ns
  • 单电源供电
  • 高速:–3 dB带宽:480 MHz (2 V峰峰值)压摆率:>1500 V/μs (G = +2)0.1%快速建立时间:7.5 ns
  • 低功耗:<20 mA
  • 出色的视频特性 (RL=150 Ω ):- 差分增益误差:0.05%- 差分相位误差:0.05° 低突波
  • 所有不利串扰:-78 dB (5 MHz)
  • 所有不利串扰:-48 dB (100 MHz)
  • 高关断隔离:-95 dB (5MHz)
  • 低成本
  • 利用快速高阻抗禁用功能可以连接多个输出
  • 逻辑转换输出
  • 相关的评估套件共有1个
  • EVAL-AD8187 - AD8187 评估板:
  • 本页提供480 MHz、单电源、三通道、缓冲式2:1多路复用器(G= +2) AD8187的评估板订购信息。

  • EVAL-AD8187 - 无:
