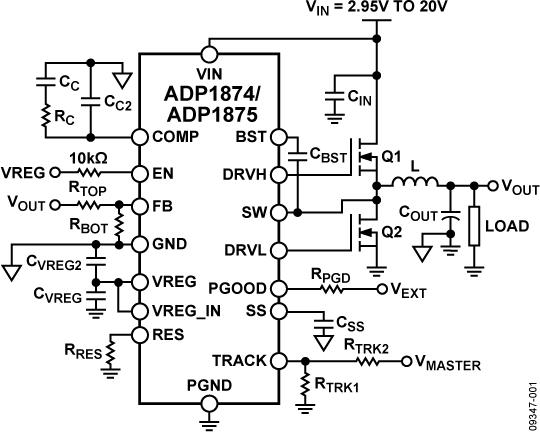

ADP1874是AD公司的一款开关控制器产品，ADP1874是具有恒定导通时间和谷值电流模式的同步降压控制器，本站介绍了ADP1874的封装应用图解、特点和优点、功能等，并给出了与ADP1874相关的AD元器件型号供参考。

ADP1874 - 具有恒定导通时间和谷值电流模式的同步降压控制器 - 开关控制器 - 电源管理 - Analog Devices

产品描述

ADP1874/ADP1875均为多功能电流模式同步降压型控制器，采用恒定导通时间、伪固定频率及可编程电流限制、电流控制方案，具备出色的瞬态响应、最佳稳定性和限流保护特性。此外，这些器件还采用谷值电流模式控制架构，能以低占空比实现最佳性能。因此，ADP1874/ADP1875可以驱动所有N沟道功率级，从而调节低至0.6 V的输出电压。

ADP1875是ADP1874的省电模式(PSM)版本，能够以脉冲跳跃方式工作，以便在轻负载时维持输出调节，同时实现更高系统效率（更多信息请参阅“ADP1875省电模式(PSM)”部分）。

ADP1874/ADP1875提供三种频率选项：300 kHz、600 kHz和1.0 MHz，以及PSM选项；因此，非常适合要求2.95V至20V单输入电源电压范围的各种应用。低压偏置通过5 V内部低压差稳压器(LDO)提供。

I此外，这些器件包含软启动编程功能，可限制启动期间来自输入电源的输入浪涌电流，并在预充电输出条件下提供反向电流保护。低端电流检测、电流增益方案、集成升压二极管以及PSM/强制脉冲宽度调制(PWM)选项，可减少外部元件数量并提高功效。

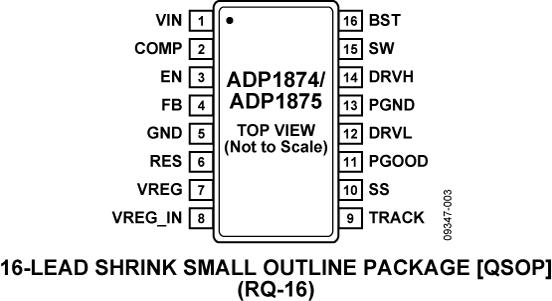

ADP1874/ADP1875在-40°C至+125°C的结温范围内工作，采用16引脚QSOP封装。

应用

电信和网络系统

中高端服务器

机顶盒

DSP内核电源

优势和特点

电源输入电压范围： 2.95 V至20 V

片上偏置调节器

输出电压：0.6 V（最小值）

0.6 V、±1.0%精度基准电压源

支持所有功率级N沟道MOSFET

提供三种频率选择：300 kHz、600 kHz和1.0 MHz

无需电流检测电阻

轻负载条件下可采用省电模式(PSM)工作（仅ADP1875）

电阻可编程电流限值

欲了解更多特性，请参考数据手册
