AD8183 - 380 MHz、25 mA、三通道、缓冲式、2:1多路复用器(G = +1)

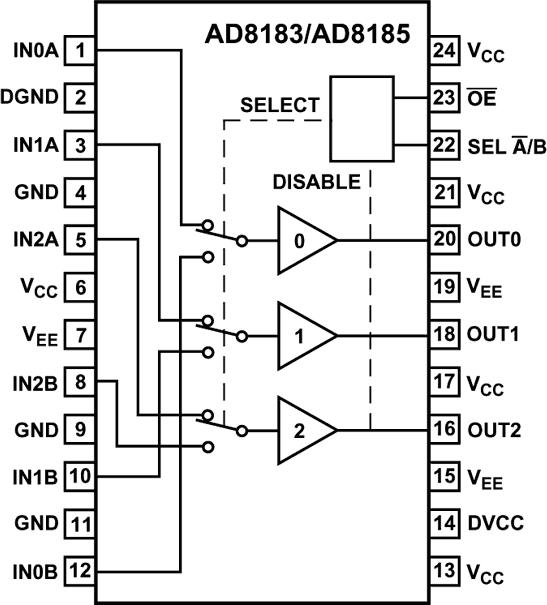

AD8183是AD公司的一款缓冲模拟交叉点阵列产品，AD8183是380 MHz、25 mA、三通道、缓冲式、2:1多路复用器(G = +1)，本站介绍了AD8183的封装应用图解、特点和优点、功能等，并给出了与AD8183相关的AD元器件型号供参考。

AD8183 - 380 MHz、25 mA、三通道、缓冲式、2:1多路复用器(G = +1) - 缓冲模拟交叉点阵列 - 开关和多路复用器 - Analog Devices

产品描述

AD8183 (G = +1)和AD8185 (G = +2)均为高速、三通道、2:1多路复用器，-3 dB全信号带宽最高达360 MHz，压摆率超过1000 V/μs。所有不利串扰性能均优于-72 dB，隔离性能优于100 dB，因而适合许多高速应用。差分增益和差分相位误差分别为0.01%和0.02°，0.1 dB平坦度达90 MHz，堪称专业视频和LCD多路复用的理想之选。开关时间为15 ns，极其适合视频信号切换应用，采用±5 V电源供电时的功耗小于25 mA。

优势和特点

完全缓冲的输入和输出

快速通道切换：15 ns

高速 –3 dB带宽：380 MHz (200 mVp-p) –3 dB带宽：310 MHz (2 Vp-p) 压摆率：1000 V/µs (G = +1，2 V步进) 压摆率：1150 V/µs (G = +2，2 V步进) 0.1%快速建立时间：15 ns

低功耗：25 mA

出色的视频特性 (RL = 150 Ω) 0.1 dB增益平坦度：90 MHz 差分增益误差：0.01% 差分相位误差：0.02°

所有不利串扰低： -84 dB (5 MHz) -54 dB (50 MHz)

通道间串扰低： -56 dB (100 MHz)

高关断隔离：-100 dB (10 MHz)

低成本

相关的评估套件共有1个

EVAL-AD8183 - AD8183 评估板：

本页提供380 MHz、25 mA、三通道、缓冲式2:1多路复用器(G = +1) AD8183的评估板订购信息。

EVAL-AD8183 - 无：

无
