AD818 - 低成本、低功耗视频运算放大器

AD818是AD公司的一款运算放大器产品，AD818是低成本、低功耗视频运算放大器，本站介绍了AD818的封装应用图解、特点和优点、功能等，并给出了与AD818相关的AD元器件型号供参考。

AD818 - 低成本、低功耗视频运算放大器 - 运算放大器 - 高压放大器 (≥12V) - Analog Devices

产品描述

AD818是一款低成本视频运算放大器，专门针对要求增益不小于+2或-1的视频应用进行了优化。它具有低差分增益和相位误差、单电源供电能力、低功耗以及高输出驱动特性，非常适合电缆驱动应用，如摄像机和专业视频设备等。

0.1 dB增益平坦度为55 MHz，差分增益和相位误差分别为0.01%和0.05°，输出电流为50 mA，因此AD818堪称所有视频应用的绝佳选择。该放大器的3 dB带宽为130 MHz(G= +2)，压摆率为500 V/μs，适合许多高速应用，包括视频监控器、有线电视、彩色复印机、图像扫描仪和传真机等。

优势和特点

低成本

出色的视频性能 0.1 dB带宽：55 MHz(Gain = +2) 差分增益和相位误差：0.01%和0.05°

高速 3 dB带宽：130 MHz (G = +2) 3 dB带宽：100 MHz（G+ = -1）压摆率：500 V/µs 0.01%建立时间：80 ns（Vo = 10 V步进）

高输出驱动能力输出电流：50 mA（最小值）特别适合驱动后部端接电缆

灵活的电源选择额定电源电压：+5 V（单电源）和±5 V至±15 V（双电源）低功耗：7.5 mA电源电流（最大值）

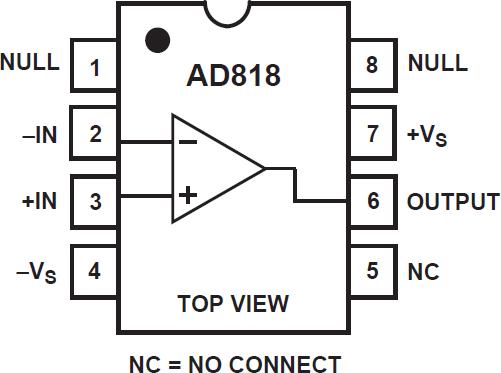

提供8引脚SOIC和8引脚PDIP封装

相关的评估套件共有2个

EVAL-AD818 - AD818 评估板：

该评估板设计用来帮助用户评估AD818。评估板为裸板，板上未焊接任何器件或放大器。这些器件必须另外购买，详见下表或产品页面。用户也可以申请免费样片。利用未搭载器件的评估板，用户可以快速定制各种运算放大器电路并进行原型开发，从而最大程度地降低风险，并缩短产品上市时间。

“用户指南”包含构建电路板所需的全部文档，包括原理图、装配图和材料清单。

EVAL-HSAMP-1 - 通用型单通道高速运算放大器评估板：

通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而最大程度地降低风险，加快产品上市。这些评估板全部兼容RoHs标准。请参考下列订购指南和引脚数和封装，决定需要订购的型号。
