AD8072 - 低成本、双路视频放大器

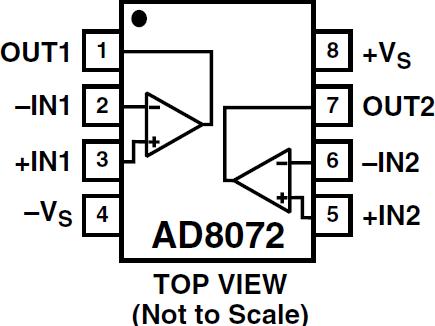

AD8072是AD公司的一款运算放大器产品，AD8072是低成本、双路视频放大器，本站介绍了AD8072的封装应用图解、特点和优点、功能等，并给出了与AD8072相关的AD元器件型号供参考。

AD8072 - 低成本、双路视频放大器 - 运算放大器 - 电流反馈放大器 - Analog Devices

产品描述

AD8072(双路)和AD8073(三路)均为低成本、电流反馈型放大器，主要面向对成本敏感的大规模应用。除低成本外，这些放大器还能针对150Ω负载提供可靠的视频性能，同时每个放大器的电源电流仅为3.5 mA。AD8073是一款采用14引脚窄体单SOIC封装的三路放大器，特别适合注重小尺寸要求的应用。每个放大器的输入和输出均可利用，为增益设置提供了更大灵活性。

这些器件的输出电流为每个放大器30 mA，并针对每路驱动一个后部端接视频负载(150 Ω)进行了优化。此外，0.1 dB增益平坦度为10 MHz，差分增益和相位误差分别为0.05%和0.1°，因而成为商业和消费视频电子设备的理想之选。

两款器件均采用+5 V至+12 V单电源供电。采用+5 V单电源时，每个放大器的输出摆幅可达到任一供电轨的1.3 V范围内，以便处理视频信号。

AD8072和AD8073具有100 MHz的高带宽、500 V/µs的压摆率以及25 ns的0.1%建立时间，因而可用于需要+5 V单电源或最高±6 V双电源的许多通用型高速应用。AD8072提供8引脚塑料DIP和SOIC封装，AD8073则提供14引脚塑料DIP和SOIC封装。两款器件的工作温度范围为0°C至+70°C商用温度范围。

优势和特点

极低成本

良好的视频特性(RL = 150 Ω) 0.1 dB增益平坦度：10 MHz 差分增益误差：0.05% 差分相位误差：0.1°

低功耗电源电流：每个放大器3.5 mA 采用5 V至12 V单电源供电

高速 -3 dB带宽：100 MHz (G = +2) 压摆率：500 V/µs 0.1%快速建立时间：25 ns

易于使用输出电流：30 mA 输出摆幅达到供电轨的1.3 V范围内(5 V单电源)

相关的评估套件共有2个

EVAL-AD8072 - AD8072 评估板：

本评估板专为帮助用户评估AD8072而设计。它是一个裸板，板上未焊接任何器件或放大器。这些器件必须从下表或产品页面单独获取，同时可申请免费样片。利用无载评估板，用户可以快速完成各种运算放大器电路的定制和原型设计，从而最大程度地降低风险，加快产品上市。

用户指南包含构建评估板所需的所有文档，包括原理图、装配图和材料清单。

EVAL-HSAMP-2 - 通用型双通道高速运算放大器评估板：

通用型双通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而最大程度地降低风险，加快产品上市。这些评估板全部兼容RoHs标准。请参考下列订购指南和引脚数和封装，决定需要订购的型号。
