产品描述

AD8011是一款极低功耗、高速放大器，采用+5 V或±5 V电源供电。该器件具有宽带宽、低失真和低功耗特性，非常适合用作通用放大器。它也可以替代功耗较高的高速放大器。该放大器为电流反馈型，0.1 dB增益平坦度为25 MHz；采用5 V单电源供电时，差分增益和相位误差分别为0.02%和0.06°。因此，AD8011特别适合专业视频电子设备应用，例如相机、视频切换器或任何高速便携式设备。此外，低失真和快速建立特性则使它成为8/10/12位高速模数转换器的理想缓冲器件。

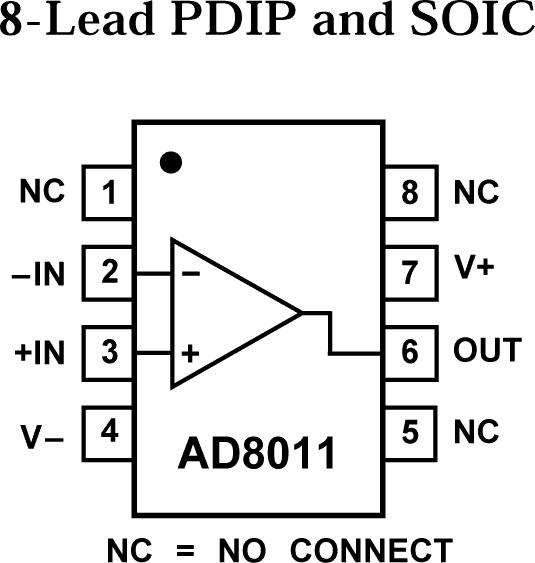

AD8011的功耗极低，最大仅1 mA，并且可以采用5 V至12 V单电源供电。该器件提供8引脚小型PDIP和8引脚SOIC两种封装。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。

AD8011的额定温度范围为-40°C至+85°C工业温度范围。

本产品可提供评估板，订购型号为：AD8011-EB。评估板的原理图和布局参见产品数据手册。

优势和特点

易于使用低功耗电源电流：1 mA（电源Vs=5 V时功耗为5 mW）

高速、快速建立(5 V) –3 dB带宽：300 MHz (G = +1) –3 dB带宽：180 MHz (G = +2) 压摆率：2000 V/µs 0.1%建立时间：29 ns

单电源供电，额定电源电压：5 V

良好的视频特性 (RL = 1 kΩ, G = +2) 0.1 dB增益平坦度：25 MHz 差分增益误差：0.02% 差分相位误差：0.06°

低失真最差谐波：-70 dBc (5 MHz) 最差谐波：-62 dBc (20 MHz)

相关的评估套件共有2个

EVAL-AD8011 - AD8011 评估板：

本评估板设计用于帮助用户评估AD8011，这是一块裸板：板上未焊接元件或放大器。元器件必须另外从下表中或产品页面上获得。可申请免费样片。该空白评估板可让用户快速定制各种运算放大器电路原型，使风险降为最低并缩短产品上市时间。

UG-101内含搭建评估板所需的全部文档，包括原理图、装配图和物料清单。

EVAL-HSAMP-1 - 通用型单通道高速运算放大器评估板：

通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而最大程度地降低风险，加快产品上市。这些评估板全部兼容RoHs标准。请参考下列订购指南和引脚数和封装，决定需要订购的型号。
