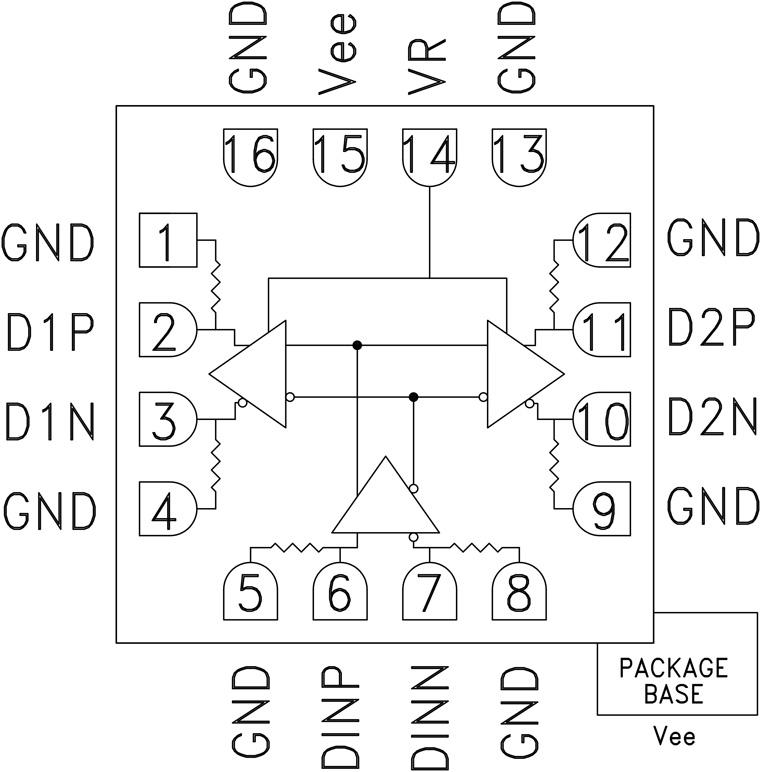

HMC850 - 典型设计图:

AD芯片:
- MAX4528EUA+T - 集成电路(IC) > 接口 > 模拟开关,多路复用器,解复用器
- EVAL-AD7722CBZ - 开发板,套件,编程器 > 评估板 > 模数转换器(ADC)评估板
- LT6656ACS6-3#TRPBF - 集成电路(IC) > 电源管理(PMIC) > 电压基准
- LT4430ES6#TRM - 集成电路(IC) > 电源管理(PMIC) > 电源管理 - 专用
- LTC1440IMS8 - 集成电路(IC) > 线性 > 比较器
- DS1239S-5N+ - 电源管理IC - 监控器
- MAX6462UK25+T - 监控器芯片
- MAX66242/W+ - 专用 IC
- LT4356HMS-1#TRPBF - 电路保护 > 浪涌抑制 IC
- ADP160ACBZ-3.3-R7 - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性



HMC850 - 提供可编程输出电压的28 Gbps 1:2扇出缓冲器
HMC850是AD公司的一款AD芯片产品,HMC850是提供可编程输出电压的28 Gbps 1:2扇出缓冲器,本站介绍了HMC850的封装应用图解、特点和优点、功能等,并给出了与HMC850相关的AD元器件型号供参考。
HMC850 - 提供可编程输出电压的28 Gbps 1:2扇出缓冲器 - AD芯片 - 高速逻辑产品 - Analog Devices
产品描述
HMC850LC3是一款1:2扇出缓冲器,支持高达28 Gbps数据传输速率以及高达20 GHz时钟频率。 所有差分输入和输出均为直流耦合,并通过片上50 Ω电阻端接至正电源、地。 可在单端或差分模式下使用输出,并且应当通过接地的50 Ω电阻进行交流或直流耦合。
HMC850LC3还集成一个输出电平控制引脚VR,可用于损耗补偿或信号电平优化。 HMC850LC3采用-3.3V DC单电源供电,提供符合RoHS标准的3x3 mm SMT陶瓷封装。
应用
优势和特点
相关的评估套件共有1个
本页提供评估HMC850LC3的评估板订购信息。
无
