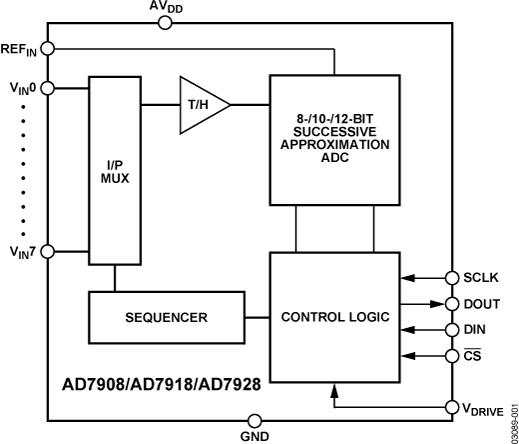

AD7928典型设计图一

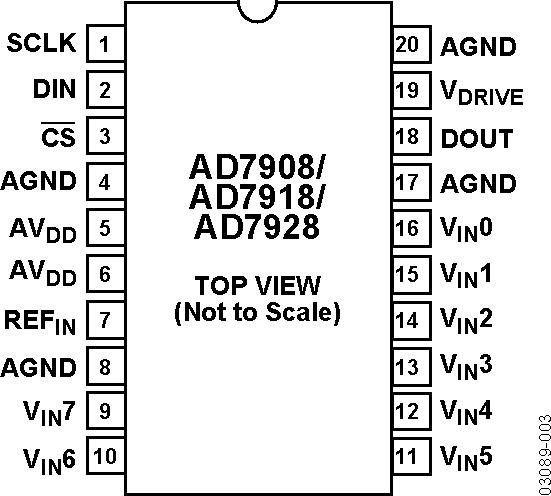

AD7928典型设计图二
AD芯片：
承诺原装正品
专营AD，真正优化您的供应链
AD产品 - AD7928介绍

AD7928 - 内置序列器的8通道、1 MSPS、12位ADC，采用20引脚TSSOP封装

AD7928是AD公司的一款模数转换器 (ADC)产品，AD7928是内置序列器的8通道、1 MSPS、12位ADC，采用20引脚TSSOP封装，本站介绍了AD7928的封装应用图解、特点和优点、功能等，并给出了与AD7928相关的AD元器件型号供参考。

AD7928 - 内置序列器的8通道、1 MSPS、12位ADC，采用20引脚TSSOP封装 - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices

产品描述

AD7908/AD7918/AD7928分别是8位、10位和12位高速、低功耗、8通道、逐次逼近型ADC，采用2.7 V至5.25 V单电源供电，最高吞吐量达1 MSPS。这些器件均内置一个低噪声、宽带宽采样保持放大器，可处理8 MHz以上的输入频率。


转换过程和数据采集过程通过CS和串行时钟信号进行控制，从而为器件与微处理器或DSP轻松接口创造了条件。输入信号在CS的下降沿进行采样，而转换同时在此处启动。该器件无流水线延迟。


AD7908/AD7918/AD7928采用先进的设计技术，可在最高吞吐量下实现极低的功耗。在最高吞吐量下，采用3 V电源时，AD7908/AD7918/AD7928的最大功耗为2 mA；采用5 V电源时，最大功耗为2.7 mA。


通过配置控制寄存器，器件的模拟输入范围可以在0 V至REFIN或0 V至2 × REFIN间选择，可采用标准二进制或二进制补码输出编码。AD7908/AD7918/AD7928具有8个带通道序列器的单端模拟输入，可以通过预先编程选择通道转换顺序。


AD7908/AD7918/AD7928的转换时间取决于SCLK频率，该频率同时用作转换控制的主时钟。


产品聚焦

  1. 高吞吐量、低功耗。AD7908/ AD7918/AD7928的吞吐量高达1 MSPS。在最高吞吐量下，采用3 V电源时，AD7908/ AD7918/AD7928的最大功耗仅6 mW。
  2. 8个带通道序列器的单端输入。可以选择通道顺序，ADC将按该顺序循环执行转换。
  3. 利用VDRIVE功能实现单电源供电。AD7908/ AD7918/AD7928采用2.7 V至5.25 V单电源供电。利用VDRIVE功能，串行接口可直接连至独立于AVDD的3 V或5 V处理器系统。
  4. 灵活的功耗/串行时钟速度管理。转换速率取决于串行时钟，通过提高串行时钟速度可缩短转换时间。这些器件还提供各种关断模式，可在较低吞吐量下实现最高功效，完全关断时的最大功耗为0.5 µA。
  5. 无流水线延迟。这些器件采用标准逐次逼近型ADC，通过CS输入与一次性转换控制可实现对采样时间的精确控制。


优势和特点
  • 高吞吐量：1 MSPS
  • 额定电压（AVDD）：2.7 V至5.25 V
  • 低功耗： 最大6.0 mW（1 MSPS、3 V电源） 最大13.5 mW（1 MSPS、5 V电源）
  • 8个带序列器的（单端）输入
  • 宽输入带宽： 信纳比70 dB （最小值，50 kHz输入频率、AD7928）
  • 灵活的功耗/串行时钟速度管理
  • 无流水线延迟
  • 高速串行接口： SPI®/QSPI™/MICROWIRE™/DSP兼容
    • 相关的评估套件共有1个
  • EVAL-AD7928 - AD7908、AD7918、AD7928 评估套件：

    • EVAL-AD7928SDZ是一款全功能评估板，允许用户轻松评估AD7928模数转换器(ADC)的全部特性。 该评估板可通过EVAL-SDP-CB1Z SDP板的120路SDP连接器(J102)控制。

    SDP板允许通过PC的USB端口并使用AD7928评估软件来控制评估板；评估板控制软件可从产品页面下载，也可从评估板套件的随附安装CD上获取。

    板上器件包含：

  • ADP1613： 20 V、2 A同步升压DC-DC稳压器
  • ADP7104ARDZ-5.0： 5 V低噪声LDO
  • AD780： 高精度带隙基准电压源
  • ADG3308： 双向逻辑电平转换器
  • AD8022： 双通道、高速、低噪声运算放大器
  • AD8066： 双通道FastFET™、低噪声运算放大器
  • ADA4000-2： 双通道、低成本、精密JFET输入运算放大器
  • ADM1185： 四通道电压监控器与时序控制器
  • ADP3303： 高精度anyCAP®、200 mA低压差线性稳压器

    • 评估套件内容

    EVAL-AD7928SDZ评估板
    AD7928的评估软件CD
    主电源适配器
    螺丝/螺母套件

    其他设备要求

    EVAL-SDP-CB1Z系统演示平台
    运行Windows Vista或Windows 7，且带有USB 2.0端口的PC
    信号源
    SMB电缆
    USB电缆

    在线资源

    文档要求

    AD7928 数据手册
    EVAL-AD7928SDZ用户指南

    软件要求

    AD7928评估软件
    设计和集成文件
    原理图、布局文件、物料清单

  • EVAL-AD7928 - 无：

    • 无
