AD7912 - 双通道、2.35 V至5.25 V、1 MSPS、10位ADC
AD7912是AD公司的一款模数转换器 (ADC)产品,AD7912是双通道、2.35 V至5.25 V、1 MSPS、10位ADC,本站介绍了AD7912的封装应用图解、特点和优点、功能等,并给出了与AD7912相关的AD元器件型号供参考。
AD7912 - 双通道、2.35 V至5.25 V、1 MSPS、10位ADC - 模数转换器 (ADC) - 模数转换器 (ADC) - Analog Devices

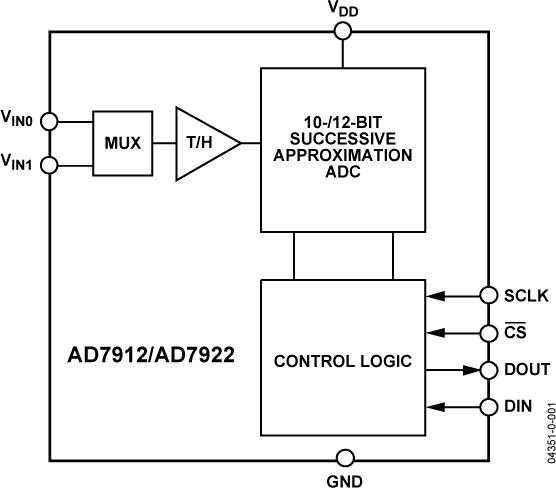

AD7912/AD7922分别是10位和12位高速、低功耗、双通道、逐次逼近型ADC,采用2.35 V至5.25 V单电源供电,最高吞吐量达1 MSPS。这些器件内置一个低噪声、宽带宽采样/保持放大器,可处理6 MHz以上的输入频率。
转换过程和数据采集过程通过CS和串行时钟进行控制,从而为器件与微处理器或DSP接口创造了条件。输入信号在CS的下降沿进行采样,而转换同时在此处启动。该器件无流水线延迟。
通过DIN引脚选择需转换的通道,工作模式则由CS控制。DOUT引脚的串行数据流有一个通道识别位和一个模式识别位,可提供所转换通道和当前工作模式的相关信息。
由于采用菊花链工作模式,因此数个AD7912/AD7922器件可以通过菊花链配置形式连接起来。在菊花链模式下,用户可以从菊花链内的ADC中读取转换结果。
AD7912/AD7922采用先进的设计技术,可在高吞吐量的情况下实现极低的功耗。
基准电压从VDD获得,从而为ADC提供了最宽的动态输入范围,因此,其模拟输入范围为0至VDD。转换速率取决于SCLK信号。
EVAL-AD7912CBZ是针对AD7912的全功能评估套件。此评估板可单独使用,也可与评估控制器板配合使用。配合评估控制器板使用时,用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记,说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
