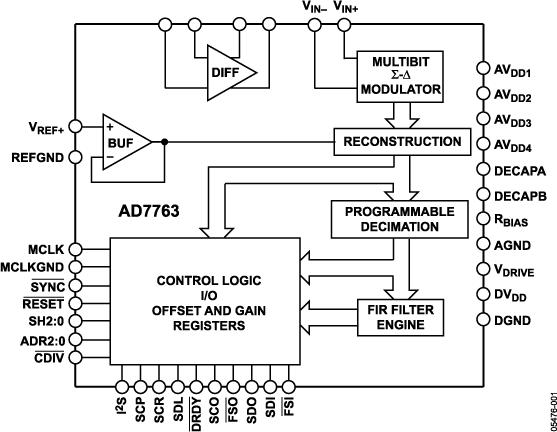

AD7763是一款高性能、24位Σ-Δ模数转换器（ADC），融合了宽输入带宽、高速特性与Σ-Δ转换技术的优势，625 kSPS时信噪比可达106 dB，因此非常适合高速数据采集应用。宽动态范围以及显著降低的抗混叠要求，使设计过程得以简化。AD7763内置用来驱动基准电压的缓冲、用于信号缓冲和电平转换的差动放大器、超量程标志、内部增益与失调寄存器以及低通数字FIR滤波器，是一款高度集成的紧凑型数据采集器件，只需选择极少的外围元件。此外，该器件提供可编程抽取率，而且如果数字FIR滤波器的默认特征不适合应用要求，还可对其进行调整。AD7763是要求高信噪比（SNR）且无需要采用复杂的前端信号处理设计应用的理想器件。

差分输入由模拟调制器以最高40 MS/s的采样速率进行采样。调制器输出由一系列低通滤波器处理，最后一个滤波器具有默认的或用户可编程系数。采样速率、滤波器转折频率和输出字速率由AD7763的外部时钟频率与配置寄存器共同设置。

模拟输入范围取决于AD7763采用的基准电压。当基准电压为4V时，模拟输入范围为基于2V共模电压的±3.2V差分偏置电压。此共模偏置可利用片内差分放大器来实现，从而可进一步降低外部信号调理要求。

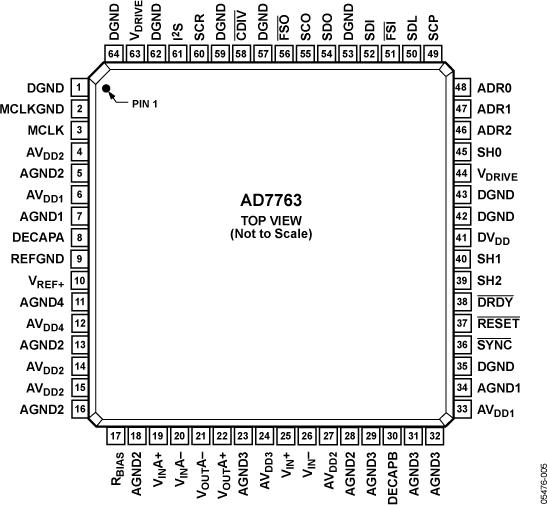

AD7763采用64引脚裸露焊盘TQFP和48引脚CSP两种封装，额定温度范围为-40°C至+85°C工业温度范围。

应用

EVAL-AD7763EDZ是针对AD7763的全功能评估套件。此评估板可单独使用，也可与转换器评估与开发板（EVAL-CED1Z）配合使用。配合转换器评估与开发板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。
