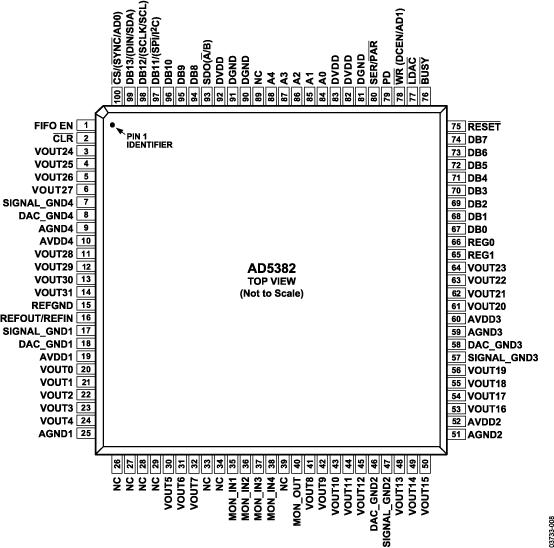

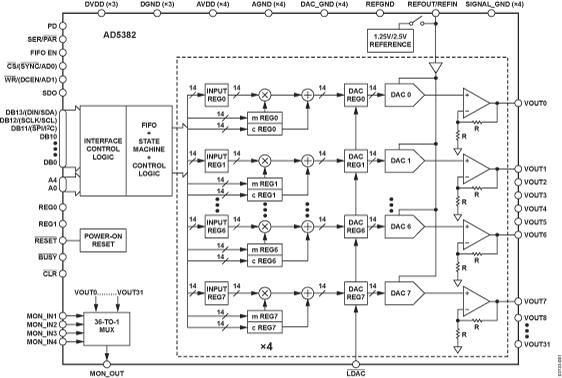

AD5382是一款32通道、14位DAC，提供14 mm x 14 mm、100引脚LQFP封装。它采用3 V或5 V单电源供电，按通道提供可编程增益(m)与失调(c)，以便于系统校准。各DAC通道均要经过双缓冲，因而通过LDAC引脚可以同时更新所有DAC输出。每个通道均具有一个能够以轨到轨方式工作的片内输出放大器。AD5382内置一个1.25 V/2.5 V低漂移基准电压源。它含有一个WR脉冲宽度为20 ns的并行接口、一个30 MHz SPI接口及一个400 kHz I2C兼容接口。

这款器件与AD5380 （40通道、14位DAC）、AD5381（40通道、12位DAC）及AD5383 （32通道、12位DAC）引脚兼容。

该评估板可轻松评估AD5382的功能和性能。 该评估板可用作独立板，使用外部DSP或微控制器进行控制，或者使用EVAL-SDP-CB1Z板连接到PC。 提供软件，可用于通过SDP板对AD5382的寄存器编程。 该器件与AD5383（32通道、12位DAC）引脚兼容。
