ADN4663 - 双通道、3 V、CMOS、LVDS、高速差分驱动器

ADN4663是AD公司的一款LVDS/MLVDS产品，ADN4663是双通道、3 V、CMOS、LVDS、高速差分驱动器，本站介绍了ADN4663的封装应用图解、特点和优点、功能等，并给出了与ADN4663相关的AD元器件型号供参考。

ADN4663 - 双通道、3 V、CMOS、LVDS、高速差分驱动器 - LVDS/MLVDS - 低压差分信号 (LVDS) 驱动器-接收器 - Analog Devices

产品描述

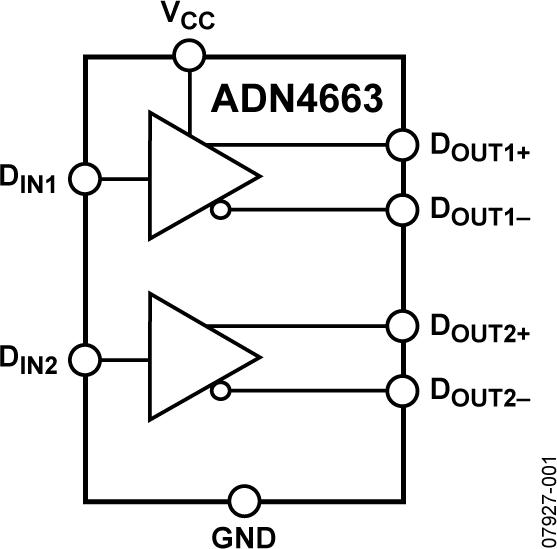

ADN4663是一款双通道、CMOS、低压差分信号(LVDS)线路驱动器，提供600 Mbps (300 MHz)以上的数据速率，功耗超低。它采用直通式引脚排列，便于PCB布局以及输入与输出信号分离。

该器件接受低压TTL/CMOS逻辑信号，并将其转换成典型值为±3.1 mA的差分电流输出，以便驱动双绞线电缆等传输介质。所传输的信号在接收端的端接电阻上产生典型值为±355 mV的差分电压，然后由线路接收器将其转换为TTL/CMOS逻辑电平。

ADN4663及配套接收器为高速点对点数据传输提供一种新的解决方案，可以代替射极耦合逻辑(ECL)或正射极耦合逻辑(PECL)，功耗则更低。

应用

背板数据传输

电缆数据传输

时钟分配

优势和特点

输出引脚提供±15 kV ESD保护

转换速率：600 Mbps (300 MHz)

直通式引脚排列可简化PCB布局

差分偏斜：300 ps（典型值）

差分偏斜：700 ps（最大值）

传播延迟：1.5 ns（最大值）

3.3 V 电源

差分信号：±355 mV

低功耗：23 mW（典型值）

与现有5 V LVDS接收器兼容

符合TIA/EIA-644 LVDS标准

工业温度范围：?40°C至+85°C

相关的评估套件共有1个

EVAL-EZLINX - EZLINX? ICOUPLER?隔离式接口开发环境：

ezLINX™ iCoupler?隔离接口开发环境为开发人员提供了高性价比、即插即用的方法，支持八个物理层评估，同时满足数字隔离通信标准（USB、RS-422、RS-485、RS-232、CAN、SPI、I2C和LVDS）。Blackfin? ADSP-BF548处理器用于运行uCLinux操作系统，可轻松通过开源硬件和软件平台定制。为设计和评估隔离通信标准的嵌入式设计师和系统架构师极大地缩短了开发时间。 ezLINX上的接口采用ADI的隔离式收发器，该收发器集成了iCoupler®和isoPower?数字隔离器技术

EVAL-EZLINX - 无：

无
