产品描述

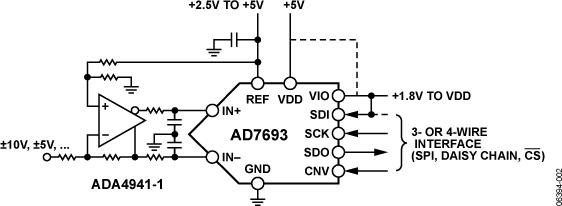

AD7693是一款16位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、16位无失码的采样ADC、一个内部转换时钟和一个多功能串行接口端口。基准电压（VREF）由外部提供，最高可以设置为电源电压VDD。在CNV上升沿，该器件对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅在0 V 到 VREF之间，大约为VREF/2，相位相反。

功耗和吞吐速率呈线性变化关系。

SPI兼容串行接口还能够利用SDI输入将几个ADC以菊花链形式连结到单三线式总线上，并提供一个可选的忙闲指示。采用独立的VIO电源时，该器件与1.8V、2.5V、3V或5V逻辑兼容。

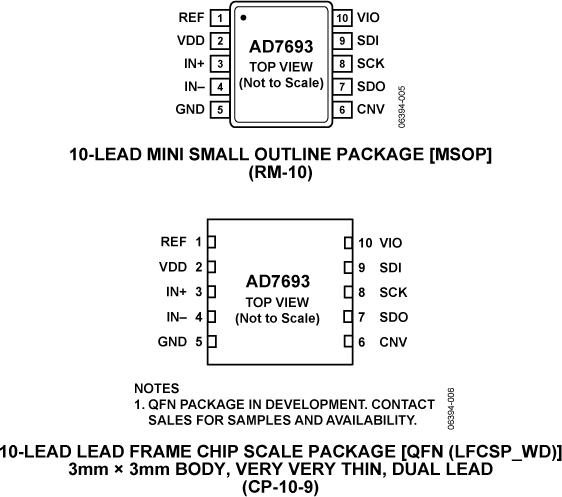

AD7693采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为−40°C至+85°C。

应用

电池供电设备

数据采集

地震数据采集系统

DVM 仪器仪表

医疗仪器

优势和特点

16位分辨率、无失码

吞吐速率：500 kSPS

INL/DNL：典型值±0.25 LSB，最大值±0.5 LSB（FSR的±8 ppm）

动态范围：96.5 dB

信纳比(SINAD)：96 dB(1 kHz)

总谐波失真(THD)：-120 dB(1 kHz)

真差分模拟输入范围：±VREF 0 V 至 VREF（两个输入上的VREF均可高达VDD）

无流水线延迟

采用5 V单电源供电，提供1.8 V/2.5 V/3 V/5 V逻辑接口

串行接口SPI®/QSPI™ /MICROWIRE™/DSP兼容

以菊花链形式连接多个ADC，可选忙闲指示

功耗：40 nJ/转换 40 μW @ 5 V/1 kSPS 4 mW @ 5 V/100 kSPS 18 mW @ 5 V/500 kSPS

相关的评估套件共有1个

EVAL-AD7693 - AD7693 评估套件：

EVAL-AD7693CBZ是针对AD7693的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

EVAL-AD7693 - 无：

无
