AD7280A - 锂离子电池监控系统

AD7280A是AD公司的一款电能计量IC产品，AD7280A是锂离子电池监控系统，本站介绍了AD7280A的封装应用图解、特点和优点、功能等，并给出了与AD7280A相关的AD元器件型号供参考。

AD7280A - 锂离子电池监控系统 - 电能计量IC - 模数转换器 (ADC) - Analog Devices

产品描述

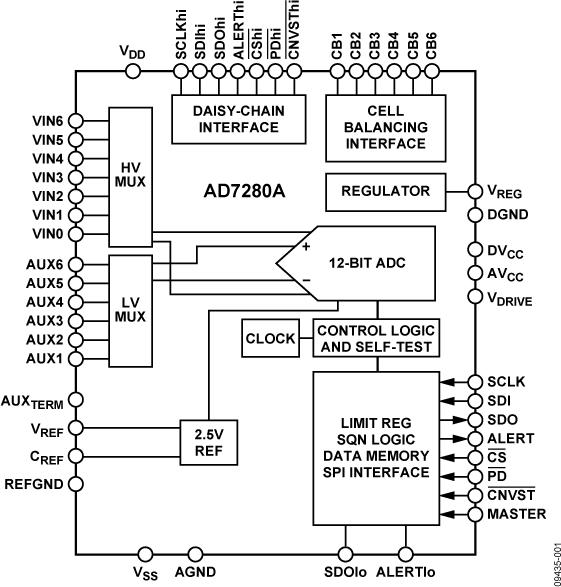

AD7280A内置对混合动力电动汽车、电池备用应用和电动工具所用叠层锂离子电池进行通用监控所需的全部功能。该器件具有多路复用电池电压和辅助ADC测量通道，可用于最多6个电池的电池管理。同时提供±3 ppm内部基准电压，使电池电压精度可达±1.6 mV。ADC分辨率为12位，转换48个单元只需7 μs时间。

AD7280A采用单VDD电源供电，电源电压范围为8 V至30 V（绝对最大额定值为33 V）。该器件提供六个差分模拟输入通道，以处理整个VDD范围内的大共模信号。各通道允许的输入信号范围（VIN(+)至VIN(−)）为1 V至5 V。输入引脚可接受六个串联叠置的电池。此外器件内置六个辅助ADC输入通道，可用于温度测量或系统诊断。

AD7280A内置片内寄存器，可根据应用要求对通道测量的时序进行编程。

另外还内置动态提醒功能，可检测电池电压或辅助ADC输入是否超出用户定义的上限或下限。AD7280A具有电池平衡接口输出，用来控制外部FET晶体管，允许各电池放电。

AD7280A内置的自测功能可在内部将一个已知电压施加于ADC输入。

利用菊花链接口，最多可将八个器件堆叠起来，而无需单独的器件隔离。

AD7280A仅需一个电源引脚，正常工作条件下的功耗为6.5 mA，转换速率为1 MSPS。

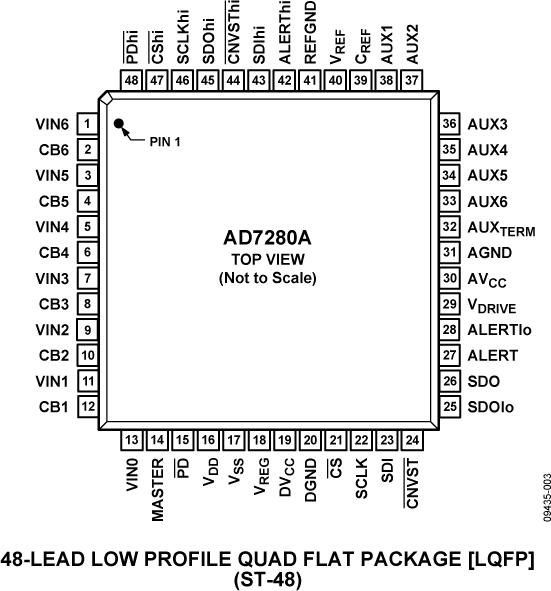

所有这些功能全都集成于48引脚LQFP封装之内，工作温度范围为−40°C至+105°C。

应用

锂离子电池监控

电动和混合动力汽车

备用电源

电源工具

优势和特点

12位ADC，转换时间：1 μs/通道

6个模拟输入通道，共模范围：0.5 V至27.5 V

6个辅助ADC输入

电池电压精度：±1.6 mV

片内稳压器

电池平衡接口

菊花链接口

内部基准电压源：±3 ppm/°C

关断电流：1.8 μA

高输入阻抗

内置提醒功能的串行接口

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-AD7280A - AD7280A 评估板：

EVAL-AD7280AEDZ是针对AD7280A的全功能评估套件。此评估板可单独使用，也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。

EVAL-AD7280A - 无：

无
