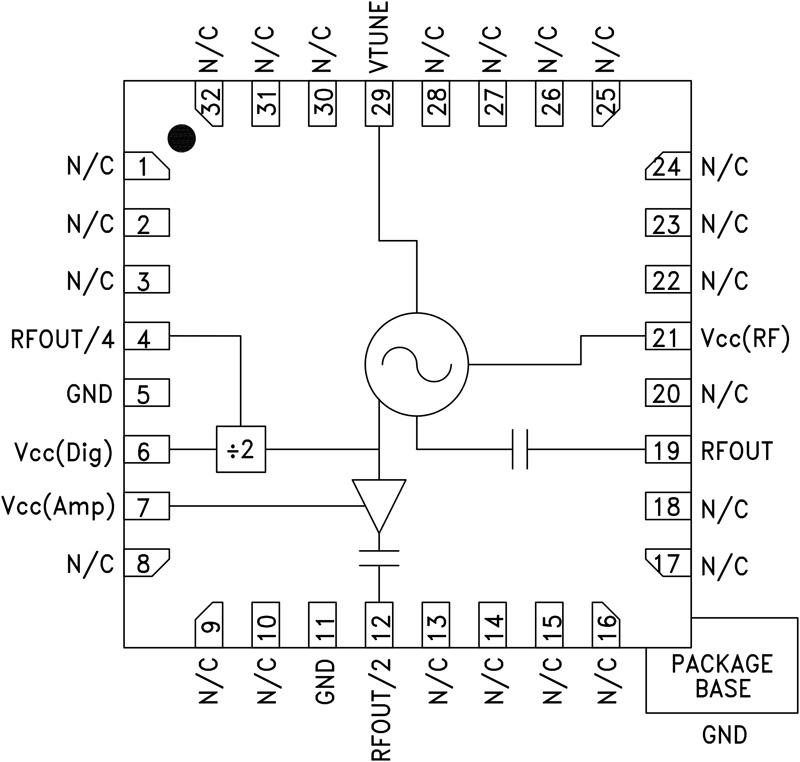

HMC582典型设计图一
承诺原装正品
专营AD公司的产品,真正优化您的供应链
AD产品 - HMC582介绍
HMC582 - 采用SMT封装的VCO,具有Fo/2,提供4分频,11.1 -12.4 GHz

HMC582是AD公司的一款VCO与PLO产品,HMC582是采用SMT封装的VCO,具有Fo/2,提供4分频,11.1 -12.4 GHz,本站介绍了HMC582的封装应用图解、特点和优点、功能等,并给出了与HMC582相关的AD元器件型号供参考。

HMC582 - 采用SMT封装的VCO,具有Fo/2,提供4分频,11.1 -12.4 GHz - VCO与PLO - 射频和微波 - Analog Devices, LLC

产品描述

HMC582LP5(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。 HMC582LP5(E)集成了谐振器、负电阻器件和变容二极管,可输出半频,并提供4分频输出。 由于振荡器的单芯片结构,该VCO的相位噪声性能在不同的温度、冲击和工艺条件下均非常出色。

采用+5V电源电压时,输出功率为+9 dBm(典型值)。 如果不需要,可以禁用预分频器和RF/2功能以节省电流。 该电压控制振荡器采用无引脚QFN 5x5 mm表贴封装,无需外部匹配元件。

应用

  • 点对点无线电
  • 点对多点无线电
  • 测试设备和工业控制
  • 卫星通信
  • 军事最终用途
  • 优势和特点
  • 三路输出: Fo= 11.1 - 12.4 GHz Fo/2= 5.55 - 6.2 GHz Fo/4= 2.78 - 3.1 GHz
  • Pout: +9 dBm
  • 相位噪声: -典型值为-110 dBc/Hz(100 kHz)
  • 无需外部谐振器
  • QFN无引脚SMT封装,25 mm²
  • 相关的评估套件共有1个
  • EVAL-HMC582LP5 - HMC582LP5 评估板:
  • 本页提供评估HMC582LP5的评估板订购信息。

  • EVAL-HMC582LP5 - 无:
