AD5451 - 10位、高带宽、串行接口乘法DAC

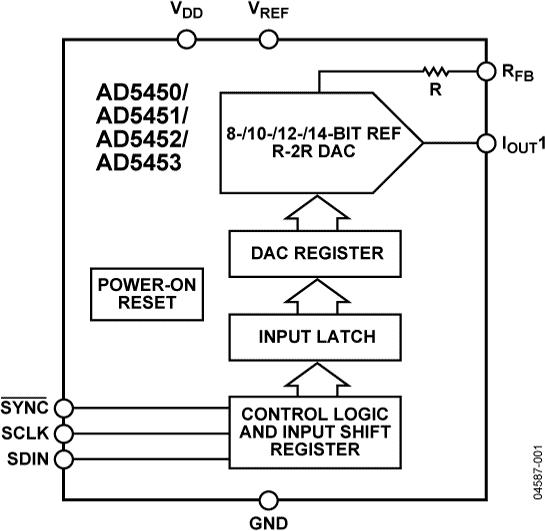

AD5451是AD公司的一款数模转换器 (DAC)产品，AD5451是10位、高带宽、串行接口乘法DAC，本站介绍了AD5451的封装应用图解、特点和优点、功能等，并给出了与AD5451相关的AD元器件型号供参考。

AD5451 - 10位、高带宽、串行接口乘法DAC - 数模转换器 (DAC) - 数模转换器 (DAC) - Analog Devices

产品描述

AD5451是一款CMOS、10位电流输出数模转换器，采用+2.5 V至5.5 V电源供电，适合电池供电应用及许多其它应用。

这款DAC采用双缓冲三线式串行接口，并且与SPI?、QSPI?、MICROWIRE?及大多数DSP接口标准兼容。

上电时，内部移位寄存器和锁存以0填充，DAC输出处于零电平。该器件采用CMOS亚微米工艺制造，能够提供出色的四象限乘法特性，大信号乘法带宽达10MHz。

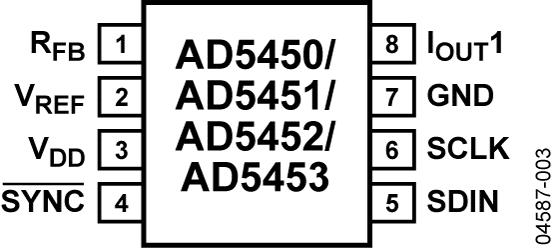

量程输出电流由所施加的外部基准输入电压(VREF)决定。与外部电流转电压精密放大器配合使用时，集成的反馈电阻(RFB) 可提供温度跟踪和满量程电压输出。AD5451提供8引脚小型TSOT和MSOP两种封装。

优势和特点

+2.5 V至+5.5 V电源供电

50 MHz串行接口

乘法带宽：12 MHz

±10 V基准电压输入

8引脚TSOT和MSOP 封装

引脚兼容的8/10/12/14位电流输出DAC

扩展的温度范围： –40°C 至+125°C

保证单调性

四象限乘法

上电复位，具有掉电检测功能

功耗：< 5 µA（典型值）

AD545x系列还包括AD5450（8位）、AD5452（12位）和AD5453（14位）

相关的评估套件共有1个

EVAL-AD5453 - AD5453 评估板：

AD5453评估板利用打印机端口与PC相连，并通过软件来控制器件。

EVAL-AD5453 - 无：

无
