AD5252 - I2C, 非易失性存储器、双通道、256位数字电位计

AD5252是AD公司的一款数字电位计产品，AD5252是I2C, 非易失性存储器、双通道、256位数字电位计，本站介绍了AD5252的封装应用图解、特点和优点、功能等，并给出了与AD5252相关的AD元器件型号供参考。

AD5252 - I2C, 非易失性存储器、双通道、256位数字电位计 - 数字电位计 - 数模转换器 (DAC) - Analog Devices

产品描述

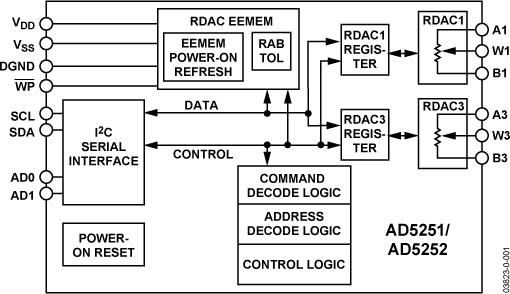

AD5252是一款双通道、数字控制可变电阻(VR)，具有256位分辨率。它可实现与电位计或可变电阻相同的电子调整功能。该器件通过微控制器实现多功能编程，可以提供多种工作与调整模式。

在直接编程模式下，可以从微控制器直接加载RDAC寄存器的预设置。在另一种主要工作模式下，可以用以前存储在EEMEM寄存器中的设置更新RDAC寄存器。当更改RDAC寄存器以确立新的游标位时，可以通过执行EEMEM保存操作，将该设置值保存在EEMEM中。一旦将设置保存在EEMEM寄存器之后，这些值就可以自动传输至RDAC寄存器，以便在系统上电时设置游标位。这种操作由内部预设选通脉冲使能；也可以从外部访问预设值。

基本调整模式就是在游标位设置(RDAC)寄存器的现有设置基础上递增和递减。可以上移或下移内部便笺式RDAC寄存器，每次移动A端与B端之间的标称电阻的一步。这将使游标至B端电阻(RWB)发生线性改变，幅度为AD5251/AD5252端到端电阻(RAB)的64/256位中的一位。若要使游标设置发生非线性改变，可以使用左移/右移命令以6dB步进调整电平，这种方式适合声响和灯光报警应用。

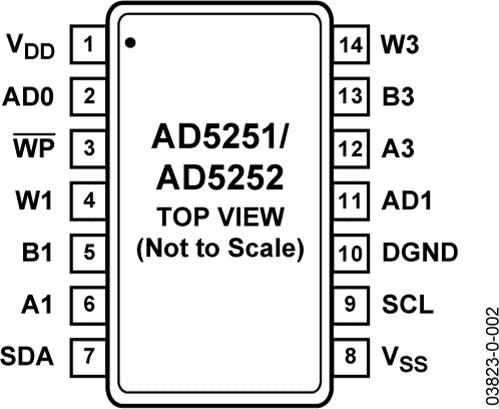

AD5251/AD5252采用薄型TSSOP-14封装，保证工作温度范围为-40°C至+125°C扩展工业温度范围。

优势和特点

非易失性存储器可保存游标设置

电阻容差存储在非易失性存储器中

1 k ?, 10 k ?, 50 k ? 100 k ?

I2C 兼容型串行接口

游标设置回读功能

线性递增/递减预定义指令

±6 dB对数阶梯式递增/递减预定义指令

单电源：2.7 V至5.5 V

逻辑操作电压：3 V至5 V

上电复位至EEMEM设置，刷新时间小于1 ms

非易失性存储器写保护

数据保留期限：100年（典型值， TA = 55°C ）
