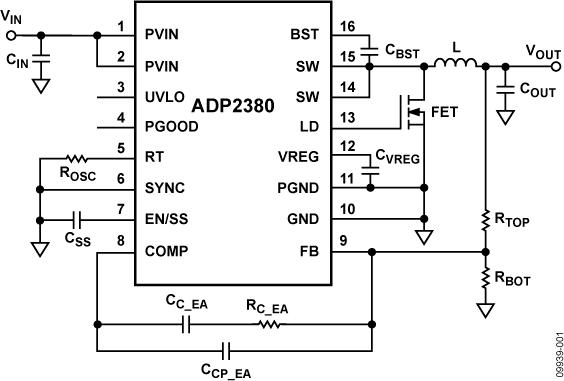

ADP2380是一款电流模式控制、同步、降压DC/DC稳压器，集成一个44 m?高端功率MOSFET和一个低端驱动器，可提供高效率解决方案。ADP2380采用4.5 V至20 V输入电压工作，可提供4 A的输出电流。输出电压可在0.6 V至输入电压的90%范围内调整。ADP2380的开关频率可以在250 kHz至1.4 MHz范围内进行编程，或者固定于290 kHz或540 kHz。同步功能允许开关频率与外部时钟同步，以便将系统噪声降至最低。

外部补偿和可调软启动提供设计灵活性。电源良好输出提供简单可靠的电源时序。其它特性包括可编程欠压闭锁(UVLO)、过压保护(OVP)、过流保护(OCP)和热关断(TSD)。

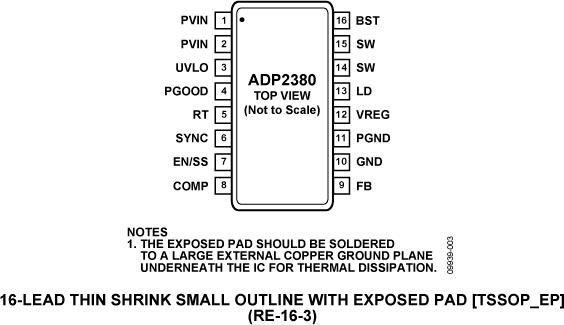

ADP2380在-40°C至+125°C的结温范围内工作，采用16引脚TSSOP_EP封装。

ADP2380/ADP2381评估板是完整的、4 A/6 A、20 V降压稳压器解决方案，用户可采用近乎理想的印刷电路板(PCB)布局来评估ADP2380和ADP2381的性能。

开关频率可在250 kHz至1.4 MHz范围内进行编程，或可同步至带180°相移的外部时钟，从而实现可堆叠多相功率解决方案。

ADP2380/ADP2381评估板输出预设为3.3 V，且开关频率设置为500 kHz。 不同的输出电压设置可以通过选用合适的无源器件来实现。 环境工作温度范围为−40°C至+85°C。

有关ADP2380和ADP2381调节器的完整详情可参考ADI公司提供的ADP2380和ADP2381数据手册，应同时参阅数据手册和本用户指南。
