ADV7182能够自动检测与全球NTSC、PAL和SECAM标准兼容的标准模拟基带视频信号，并将其转换为4:2:2分量视频数据流。该视频数据流与8位ITU-R BT.656接口标准兼容。

外部HS、VS和FIELD信号可为LCD控制器和其它视频ASIC提供时序基准。针对具有真8位数据分辨率的消费电子应用，精确的10位模数转换可以提供专业品质的视频性能。模拟视频输入接受单端、伪差分和全差分复合视频信号以及S-视频和YPbPr视频信号，支持较宽范围的消费和汽车视频源。

ADV7182与外部电阻分压器搭配，可提供4 V的共模输入范围，可消除视频线上的大信号、共模瞬变。该器件无需外部放大器电路，即可实现高达80 dB的共模抑制(CMR)性能。

自动增益控制(AGC)和箝位复位电路使ADV7182模拟视频输入引脚处的输入视频信号峰峰值范围可达到1.0 V。或者，也可以旁路这些电路，实现手动设置。

采用标准交流耦合电容时，ADV7182可具备电池短路(STB)保护功能。

即使线路长度偏差达到±5%，线路锁定时钟输出也能使输出数据速率、时序信号和输出时钟信号实现同步、异步或线路锁定。

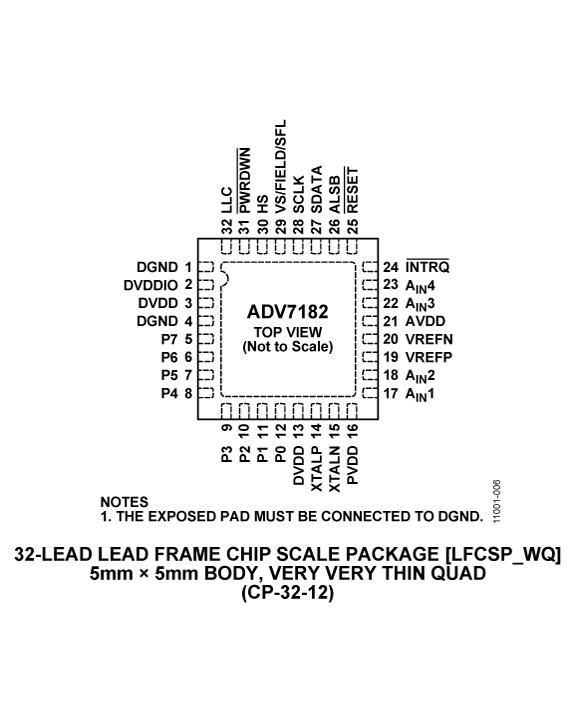

ADV7182通过双线式串行双向端口（I2C兼容型）进行编程，并且采用1.8 V CMOS工艺制造。单芯片CMOS架构可确保以较低功耗提供更多功能。该解码器提供LFCSP封装选项，适合空间受限的便携式应用。

ADV7182是一款多功能、单芯片、多格式视频解码器，能够自动检测复合、S-视频和分量视频形式的PAL、NTSC和SECAM标准信号。该器件能够以单端或差分模式接收复合信号，因此非常适合汽车应用。

ADV7182可将这些模拟视频格式转换为8位ITU-R BT.656数字视频流。

ADV7182的数字视频输出流可与多种MPEG编码器、编解码器、移动视频处理器和ADI公司数字视频编码器（如ADV7391）轻松接口。外部HS、VS和FIELD信号可为LCD控制器和其它视频ASIC提供时序基准。

本页提供评估ADV7182的评估板订购信息。
