产品描述

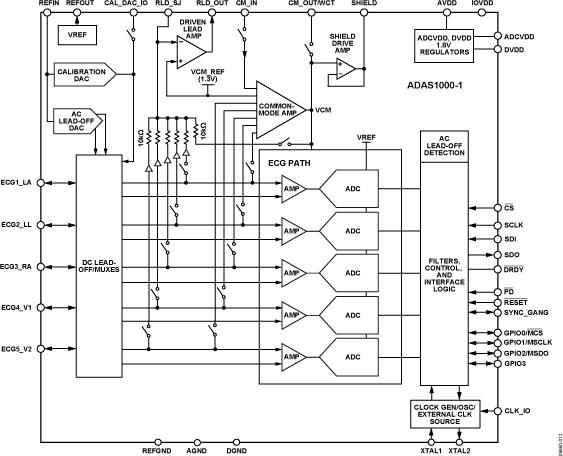

ADAS1000-1是5电极ECG模拟前端，能够测量心电图(ECG)信号和导联连接/脱落状态，并将此信息以数据帧的形式输出，以可编程数据速率提供导联/矢量或电极数据。它具有低功耗和小尺寸特性，适合电池供电的便携式应用。它还是一款高性能器件，因此适用于高端诊断设备。

ADAS1000-1属于ADAS1000系列产品，针对ECG应用定制，具有该系列产品的一些特性。ADAS1000系列产品旨在简化采集和确保高质量ECG信号的任务。这些器件针对生物电信号应用提供了一种低功耗、小型数据采集系统。它还具有一些有助于提高ECG信号的采集质量辅助特性，包括：多通道均值受驱导联、可选的参考驱动、快速过载恢复、返回幅度和相位信息的灵活呼吸电路、在三个导联上运行内置起搏信号检测算法，以及交流或直流导联脱落检测选项。多个数字输出选项则确保监控和分析信号的灵活性。心脏后处理是一种增值功能，可在外部DSP、微处理器或FPGA上执行。

由于ECG系统应用广泛，因此这些产品采用功耗/噪声调整架构，以提高功耗为代价降低噪声。为了省电，可以关闭信号采集通道，也可以降低数据速率。

为了简化制造测试、开发以及提供整体上电测试，ADAS1000-1具备许多特性，例如：通过校准DAC提供直流和交流测试激励、CRC冗余测试，以及对所有相关寄存器地址空间的回读功能。

输入结构为差分放大器输入，允许用户选择不同配置方案来实现最佳应用。

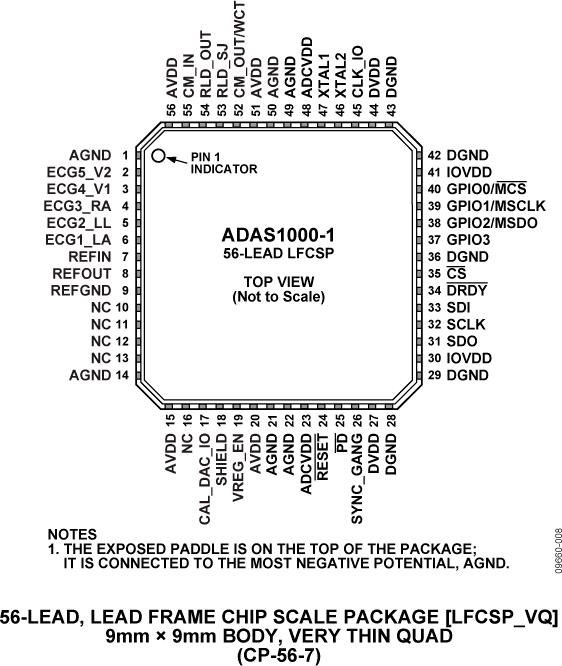

ADAS1000-1采用56引脚LFCSP封装，额定温度范围为?40°C至+85°C。

应用ECG: 监控与诊断

床边病人监护

便携式遥测

动态心电监护仪

自动体外除颤器(AED)

心脏除颤器

便携式监护仪

心脏起搏器编程器

病人运送

压力测试

优势和特点

生物电信号输入，数字信号输出

5个采集(ECG)通道 + 1个受驱导联

IC并行可用于10多个电极的测量

交流和直流导联脱落检测

快速(128kHz) ECG数据专用接口支持用户自有数字起搏检测算法

可选参考导联

56引脚LFCSP封装

欲了解更多特性，请参考数据手册

相关的评估套件共有1个

EVAL-ADAS1000 - ADAS1000 评估板：

EVAL-ADAS1000SDZ是用于ADAS1000的全功能评估套件。评估套件包含评估板，配备2个ADAS1000器件，能够展示最高12引脚的ECG捕捉。套件内包含医用级+5V壁式适配器，配备全球可互换的壁式插头，附带CD中有用于数据捕捉和显示的用户软件。此软件可控制所有ADAS1000寄存器，能够捕捉并显示ECG数据、呼吸数据，检测脉搏并存储数据供脱机处理。该评估板仅用于硅芯片评估，不能直接连接至动物或人体。此评估板与系统开发平台(SDP)一起使用，或者可通过专用串行接口连接器(J4)直接与SDP接口。SDP控制器板通过USB 2.0连接至PC。评估板连接至SDP控制器板。ADAS1000评估板无法直接连接至PC。在PC上运行的评估软件通过SDP控制器板与评估板通信。SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CB1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。

EVAL-ADAS1000 - 无：

无
