AD9863 - 12位混合信号前端(MxFE?)处理器,适合宽带应用
AD9863是AD公司的一款宽带编码解码器产品,AD9863是12位混合信号前端(MxFE?)处理器,适合宽带应用,本站介绍了AD9863的封装应用图解、特点和优点、功能等,并给出了与AD9863相关的AD元器件型号供参考。
AD9863 - 12位混合信号前端(MxFE?)处理器,适合宽带应用 - 宽带编码解码器 - 宽带产品 - Analog Devices

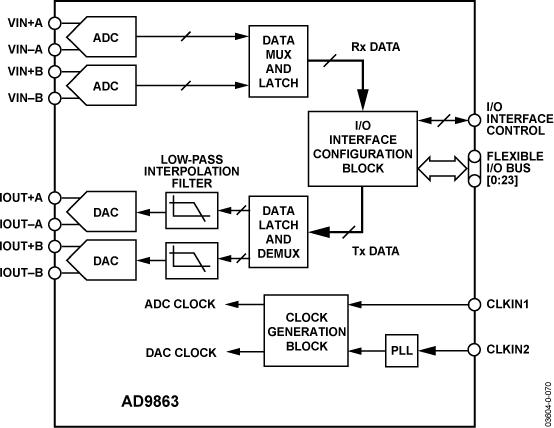

AD9863是面向通信市场的集成转换器MxFE®系列产品之一。AD9863内置双通道12位模数转换器(ADC)和双通道12位数模转换器(TxDAC转换器)。可提供-50速度等级,-50等级针对50 MSPS及以下的ADC采样速率进行了优化。双通道TxDAC转换器在最高200 MHz频率下工作,并内置一个可旁路的2x或4x插值滤波器。所有器件都为低功耗、小尺寸而优化,能为宽带通信市场提供高性价比的解决方案。
AD9863采用两个独立的输入时钟输入信号控制所有的系统时钟。ADC采样速率由CLKIN1输入控制。DAC采样速率则由 CLKIN2输入以及锁相环时钟乘法器控制。
灵活的双向24-bit I/O总线适合于各种定制的数字后端或开放市场DSP。在半双工系统中,接口支持24-bit并行传输或12-bit交错传输。在全双工系统中,接口支持交错传输的12-bit ADC总线以及交错传输的12-bit发送器总线。灵活的I/O总线减少了引脚数量,缩小了封装尺寸。
AD9863能够利用MODE引脚或串行编程接口(SPI)配置接口总线,在低功耗模式下运行ADC,配置TxDAC转换器插值速率,控制ADC关断及TxDAC转换器关断。SPI可为TxDAC路径(例如,为通道匹配而进行的粗调和精调增益控制、失调控制)与ADC路径(例如,内部占空比稳定器、二进制补码数据格式)提供更多的编程方案。

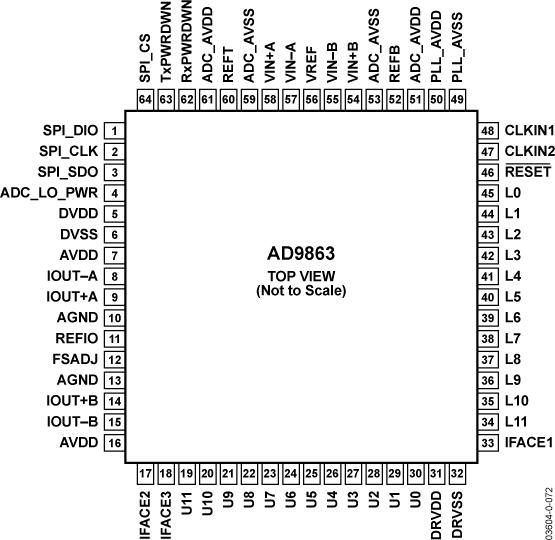

AD9863采用64引脚LFCSP封装(薄型、细间距芯片级封装),外形尺寸仅为9 mm x 9 mm,高度小于0.9 mm,适合PCMCIA卡等空间密集型应用。
应用
利用AD-DAC-FMC-ADP适配板,ADI公司的所有DPG2兼容型高速DAC评估板都能够用在配备FMC连接器的Xilinx®评估板上。 该适配板采用低引脚数(LPC)的FMC连接器,因此能够用在LPC或HPC主机上(例如ML605或SP605)。
有关兼容评估板的列表,请查看数据模式发生器(DPG)高速DAC评估平台页面的“DPG2”信息。
本页提供评估AD9861和AD9863的评估板文档和订购信息。
