AD9626 - 12位、170 MSPS/210 MSPS/250 MSPS、1.8 V模数转换器

AD9626是AD公司的一款高速ADC (> 10MSPS)产品，AD9626是12位、170 MSPS/210 MSPS/250 MSPS、1.8 V模数转换器，本站介绍了AD9626的封装应用图解、特点和优点、功能等，并给出了与AD9626相关的AD元器件型号供参考。

AD9626 - 12位、170 MSPS/210 MSPS/250 MSPS、1.8 V模数转换器 - 高速ADC (> 10MSPS) - 模数转换器 (ADC) - Analog Devices

产品描述

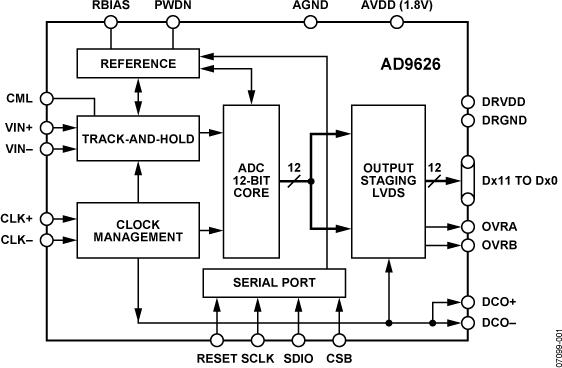

AD9626是一款12位单芯片采样模数转换器(ADC)，专门针对高性能、低功耗和易用性进行了优化。该产品的转换速率最高可达250 MSPS，具有出色的动态性能，适合宽带载波和宽带系统使用。芯片上集成了全部必需功能，包括采样保持器(T/H)与基准电压源，可提供完整的信号转换解决方案。

该ADC要求采用1.8 V模拟电源供电及差分时钟信号，以便充分发挥其工作性能。数字输出为CMOS兼容，支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出，用于正确进行输出数据定时。

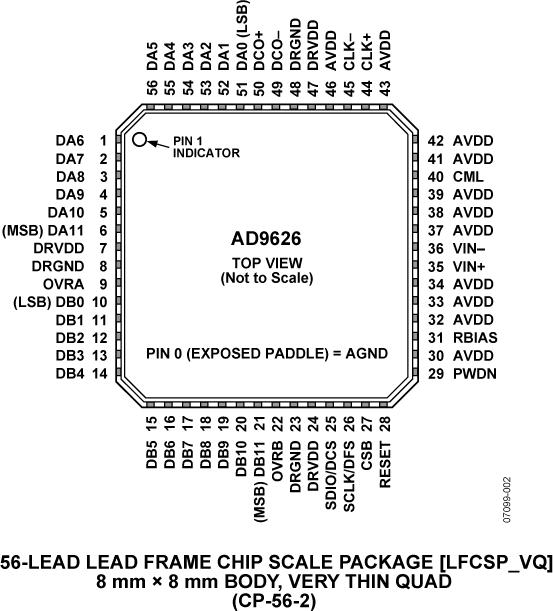

AD9626采用先进的CMOS工艺制造，提供56引脚LFCSP封装，额定温度范围为-40°C至+85°C工业温度范围。

产品聚焦

应用

无线和有线宽带通信

电缆反转通路

通信测试设备

雷达和卫星子系统

功率放大器线性化

优势和特点

信噪比(SNR)：64.8 dBFS（fIN最高为70 MHz，250 MSPS）

有效位数(ENOB)：10.5（fIN最高为70 MHz，250 MSPS，−1.0 dBFS）

无杂散动态范围(SFDR)：80 dBc（fIN最高为70 MHz，250 MSPS，−1.0 dBFS）

出色的线性度：微分非线性（DNL）= ±0.3 LSB（典型值）积分非线性（INL）= ±0.7 LSB（典型值）

CMOS 输出单数据端口最高可达250 MHz 1/2采样速率时交错双端口最高可达125 MHz

700 MHz 全功率模拟带宽

片内基准电压源，无需外部去耦

集成输入缓冲和采样保持

低功耗 272 mW (170 MSPS) 364 mW (250 MSPS)

可编程输入电压范围 1.0 V至1.5 V，1.25 V（标称值）

采用1.8 V模拟和数字电源供电

可选择输出数据格式（偏移二进制、二进制补码、格雷码）
